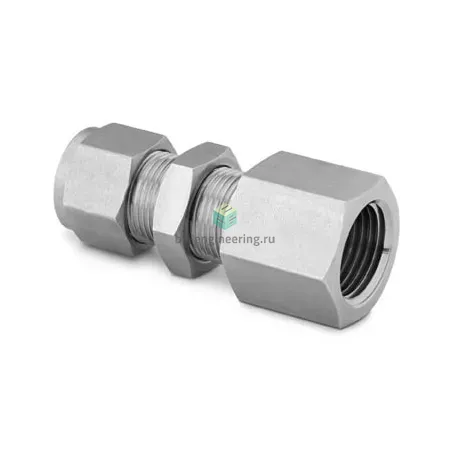

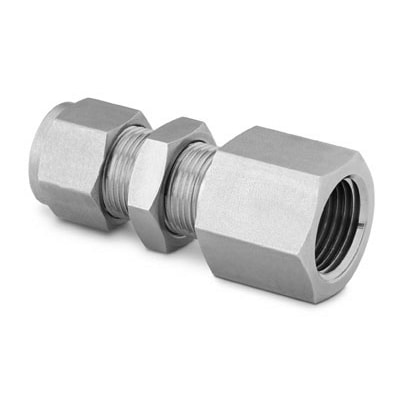

SS-600-71-8 Swagelok - Соединитель панельный с внутр. резьбой обжимной NPT1/2-3/8", нерж.

Назначение и принцип работы

Панельный соединитель с внутренней резьбой и обжимной посадкой предназначен для вывода трубной линии через монтажную панель и присоединения гибкой трубки 3/8" к фланго- или приборной разводке с резьбой NPT1/2. Устройство решает задачи герметичного присоединения в технологических контурах с коррозионно-стойкими средами (жидкости, газы, сжатый воздух) и обеспечивает съемное, повторно обслуживаемое соединение. Конструкция работает по принципу двухобжимного фитинга Swagelok: при затяжке гайки наружная и внутренняя обжимные втулки последовательно фиксируют трубку, образуя механическое и металл-металл уплотнение, а резьбовое соединение герметизируется с применением ФУМ-ленты.

Ключевые особенности конструкции

Корпус и основные элементы изготовлены из нержавеющей стали AISI 316, обеспечивающей стойкость к агрессивным средам и температурный диапазон эксплуатации типично от −54 °C до +204 °C. Тип конструкции — двухобжимной (two-ferrule) с двумя обжимными кольцами и гайкой, что повышает механическую прочность и повторную герметичность при разборке. Подключения: канал 1 — внутренняя резьба NPT1/2, канал 2 — обжим под трубку 3/8". Резька рекомендуется герметизировать ФУМ-лентой. При правильном подборе трубки и толщины стенки типичное рабочее давление может достигать порядка 6000 psi (≈414 bar), однако фактическое ограничение зависит от диаметра и толщины трубки и условий монтажа.

Экспертные рекомендации по применению

Подбирайте комплектную трубку 3/8" с рекомендованной Swagelok толщиной стенки; перед установкой торец должен быть ровным и обезжиренным. На резьбу NPT наносите ФУМ-ленту в 2–3 оборота по направлению завинчивания, избегая попадания ленты в поток. При монтаже сначала заверните вручную, затем доведите моментом ключа до плотного обжима по инструкциям производителя, не допуская перетяжки, которая деформирует обжимные кольца. Обеспечьте осевую поддержку трубопровода и защиту от циклических нагрузок и вибрации. Для агрессивных сред и критичных давлений применяйте контроль герметичности после сборки и придерживайтесь регламентов по техническому обслуживанию.
