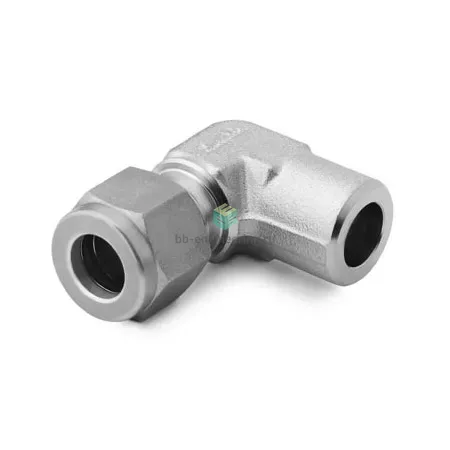

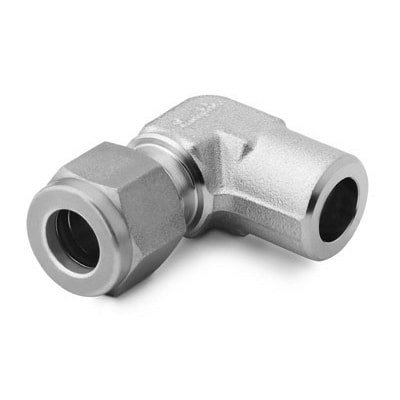

SS-600-9-6W Swagelok - Штуцер угловой под приварку внахлёст обжимной 3/8"-3/8", нерж.

Назначение и принцип работы

Угловой штуцер под приварку внахлёст с обжимным соединением служит для перехода от трубки Ø3/8″ на линию с приварной оконцовкой 3/8″ в системах технологических трубопроводов, приборных магистралей и узлов отбора. Конструкция сочетает обжимную участок (подключение трубки 3/8″) с коническими двумя обжимными кольцами и гайкой, и противоположный фланец для внахлёстной сварки на 3/8″. При сборке обжимные кольца создают герметическое металлометаллическое уплотнение вокруг трубки; приварной конец обеспечивает постоянную приварную связь с ответной деталью. Применяется в линиях жидкостей и газов, где требуются герметичность и коррозионная стойкость.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, совместимой с агрессивными средами и обеспечивающей повышенную коррозионную стойкость. Тип конструкции — двойной обжим (две феррулы + гайка) — гарантирует надёжное металлометаллическое уплотнение без использования уплотняющих материалов. Соединения: 3/8″ (трубка) — обжим; 3/8″ (под приварку внахлёст) — приварной. Рабочие среды: нейтральные и агрессивные технологические газы, жидкости, пар; рекомендованный температурный диапазон практической эксплуатации примерно от −196 °C (криогенная) до +450 °C, рабочее давление определяется толщиной стенки трубки и условиями сварки (типично до нескольких сотен бар при корректной установке и выборе трубки).

Экспертные рекомендации по применению

Подбирайте фитинг под фактический наружный диаметр и толщину стенки трубки 3/8″; перед сборкой удаляйте заусенцы и грязь, обеспечьте полное осаждение трубки до упора феррул. Затягивание производите по регламенту производителя и контролю крутящего момента/числу оборотов, чтобы избежать недожима или перетяжки. При сварке внахлёст контролируйте термонапряжения и деформацию прилегающей зоны, применяйте подкладку или фиксацию; при необходимости используйте инертный газ для защиты корня шва. После монтажа проводите испытание на герметичность (пневмо/гидро или тест на гелий) и учитывайте циклические нагрузки — при вибрации применяйте антивибрационные меры или переоцените схему крепления.
