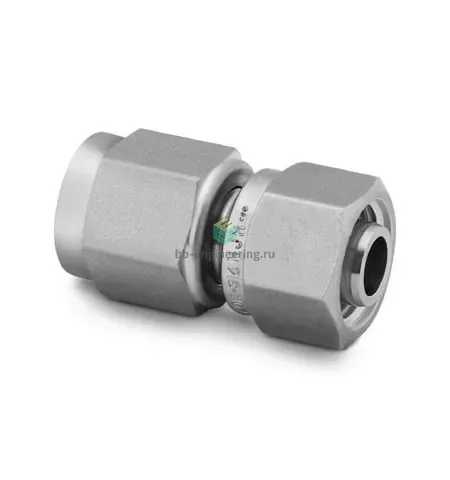

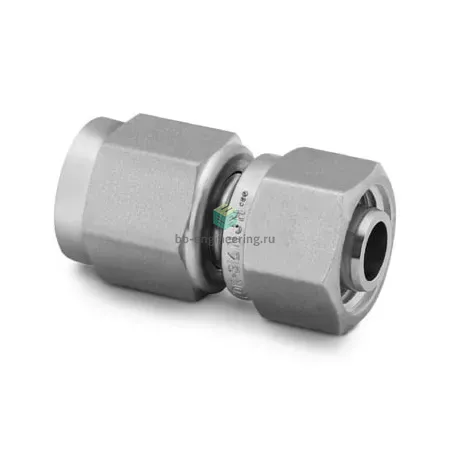

SS-600-A-6ANF Swagelok - Переходник прямой обжим-развальцовка 3/8"-3/8", нерж.

Назначение и принцип работы

Переходник прямой обжим‑развальцовка служит для соединения трубки и фланцевого/развальцованного присоединения в измерительных, топливных и гидравлических линиях, где требуется надежное герметичное соединение без сварки. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлическое уплотнение при контакте конусной поверхности 37° (74°) с втулкой; в данном исполнении подключение 3/8″ (втулка) — 3/8″ (под развальцовку) позволяет конвертировать стандартную трубную линию в развальцованный порт в соответствии со стандартом SAE J514 (ISO 8434-2).

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, двухколечная обжимная система Swagelok обеспечивает повторяемую герметичность и коррозионную стойкость для газов и жидкостей. Тип уплотнения — металлическое (без резьбового уплотнителя); угол конуса 37°(74°) совместим с SAE J514. Номинальный посадочный размер — 3/8″ (9,525 мм); при применении рекомендуемой трубки рабочее давление типично достигает сотен бар (для 3/8″ — до ≈420 bar / ~6000 psi в зависимости от трубки и условий), рабочая температура порядка −54 °C…+204 °C в стандартном исполнении.

Экспертные рекомендации по применению

Подбирайте переходник под заданную толщину и диаметр трубки, используйте трубку без заусенцев и со штатной жесткостью (отожжённая/холоднотянутая по требованию). Монтируйте по регламенту производителя: очистить посадочные поверхности, сначала затянуть вручную, затем доворот ключом по инструкции Swagelok; при повторных сборках проверяйте состояние обжимных колец и при необходимости заменяйте. Избегайте ударных вибраций и перекосов, фиксируйте трубопровод опорами. После монтажа проведите гидростатическую или пневматическую проверку (рекомендуется — 1,25–1,5× рабочее давление) и контроль на течь.
