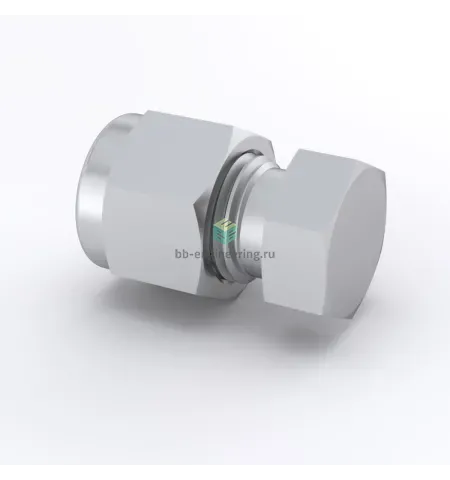

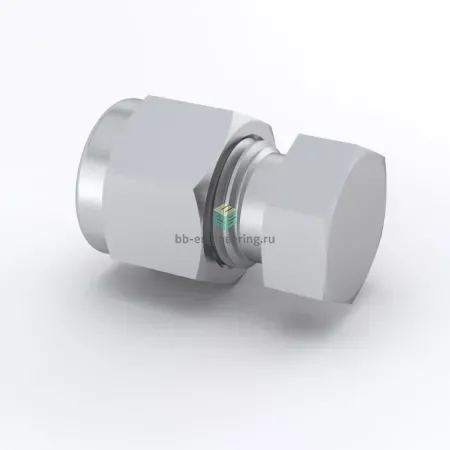

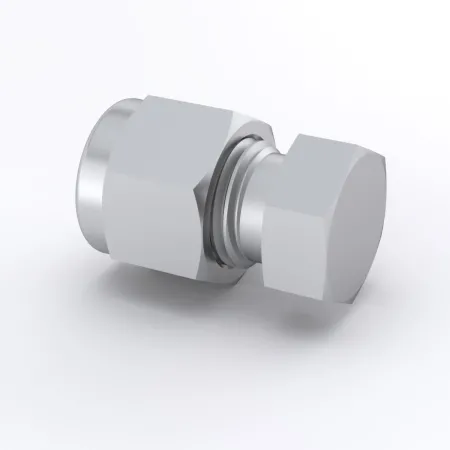

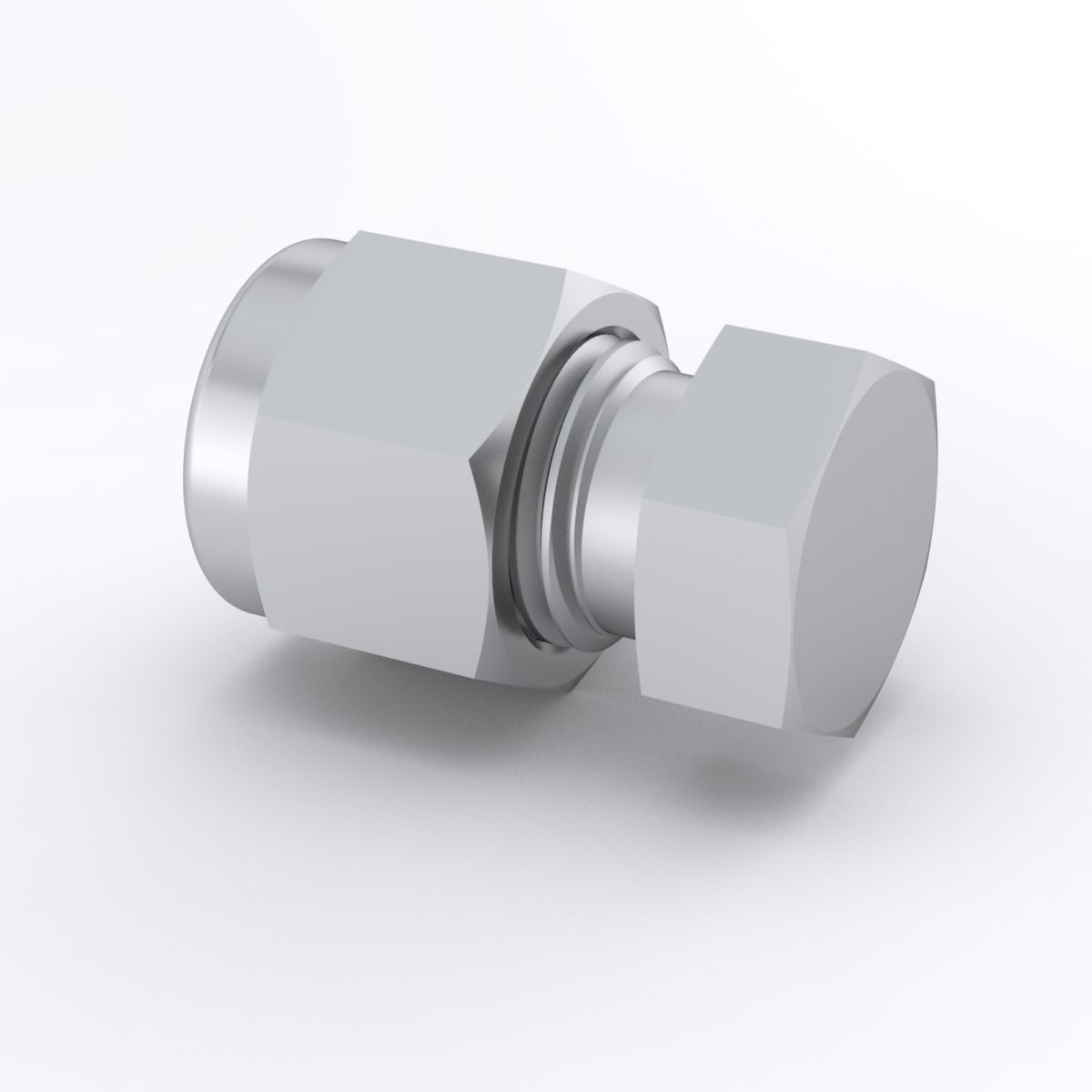

SS-600-C-MD Swagelok - Заглушка на трубку обжимная 3/8", нерж.

Назначение и принцип работы

Заглушка на трубку обжимная SS-600-C-MD предназначена для демпфирования и герметичного закрытия торца трубопроводов диаметром 3/8″ в технологических контурах с жидкостями, газами и вакуумом. Принцип работы — механическое уплотнение за счёт обжатия двух обжимных колец (феррулов) и гайки на наружной поверхности тонкостенной или толстостенной трубки; уплотнение осуществляется контактным прижатием феррулов к трубке и корпусу, резьлового уплотнения не предусмотрено.

Ключевые особенности конструкции

Корпус и корпусные элементы выполнены из нержавеющей стали AISI 316, обжимные кольца — из соответствующей нержавеющей стали для предотвращения коррозии при контакте с агрессивными средами. Конструкция — двухферрульная с гайкой для надежного удержания трубки и повторного демонтажа при наладке. Характерные рабочие параметры: подключение 3/8″, при нормальной толщине стенки трубки и правильной установке допускается эксплуатация до ~6000 psi (≈414 бар) при комнатной температуре; допустимый температурный диапазон ориентировочно −54…+204 °C (без учёта специфики среды и требований к прокладкам). Применение — коррозионно-стойкие технологические линии, аналитические узлы, сжатые газы, пара и жидкости.

Экспертные рекомендации по применению

Подбирайте заглушку с учётом внутреннего диаметра и толщины стенки трубки: двухферрульная конструкция критична к посадке феррулов. Монтаж: затянуть гайку сначала до упора пальцем, затем дополнительно 1–1,25 оборота ключом согласно рекомендациям Swagelok; при повторном монтаже затяжку выполнять на 1/2–3/4 оборота. Избегайте перекосов и повреждений торца трубки — они ухудшают герметичность. Не используйте с эластомерными уплотнениями при температурах выше рекомендованных. Для агрессивных сред проверяйте совместимость AISI 316 и выбирайте корректный класс трубки и стенки.
