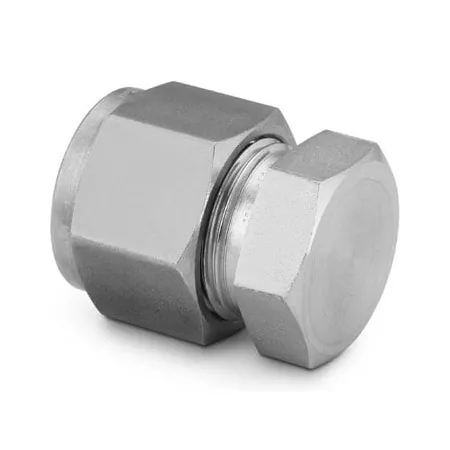

SS-600-C Swagelok - Заглушка на трубку обжимная 3/8", нерж.

Назначение и принцип работы

Заглушка обжимная для трубки 3/8″ (9,525 мм) предназначена для герметичного перекрытия конца трубопровода или отводов приборных линий в системах контроля и автоматики, испытательных контурах и технологических линиях. Конструкция с двумя обжимными кольцами обеспечивает металлическое уплотнение на внешней цилиндрической поверхности трубки: при затяжке гайки кольца сжимают трубу, образуя механический и уплотнительный контакт, что исключает утечку рабочей среды. Применяется в системах низких и высоких давлений — в зависимости от диаметра и толщины стенки трубки рабочее давление может достигать порядка 6000 psi (≈413 бар) при корректном монтаже; температурный интервал эксплуатации типично лежит в пределах от −54 °C до +204 °C.

Ключевые особенности конструкции

Корпус и обжимные элементы — сталь нержавеющая AISI 316, стойкая к коррозии в большинстве промышленных сред (вода, нефть, инертные газы, агрессивные среды с ограниченным содержанием хлоридов). Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки (двухфerrулная система Swagelok), исполнение — заглушка на трубку без резьбового уплотнения. Отсутствие дополнительных эластомерных уплотнений увеличивает долговечность при высоких температурах и агрессивных средах. Рекомендуемое применение — приборные линии, пробоотборы, тестовые и калибровочные участки, временные заглушки при пусконаладочных работах.

Экспертные рекомендации по применению

Подбирайте заглушку под фактический наружный диаметр и толщину стенки трубки 3/8″; перед монтажом обеспечьте чистоту обжимной зоны и отсутствие заусенцев. Затягивайте гайку после предварительной ручной доводки на 1–1,25 оборота (рекомендация для двухфerrулной системы), контролируйте момент и избегайте перетяжки. При демонтаже следует оценивать состояние обжимных колец и при видимых деформациях заменять их. Для агрессивных сред и хлоридосодержащих растворов учитывайте риск питтинга нержавеющей стали AISI 316 и при необходимости выбирайте специальные материалы или антикоррозионную защиту. Проверяйте герметичность испытанием давлением после установки.
