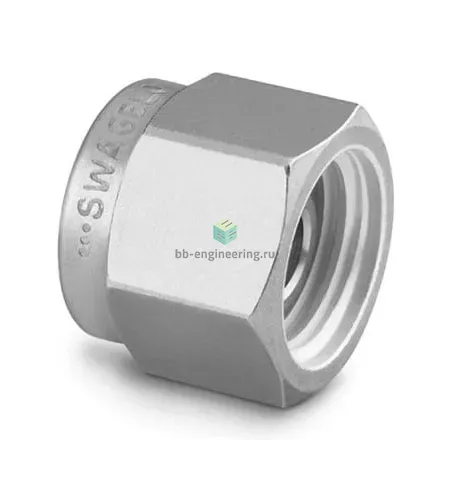

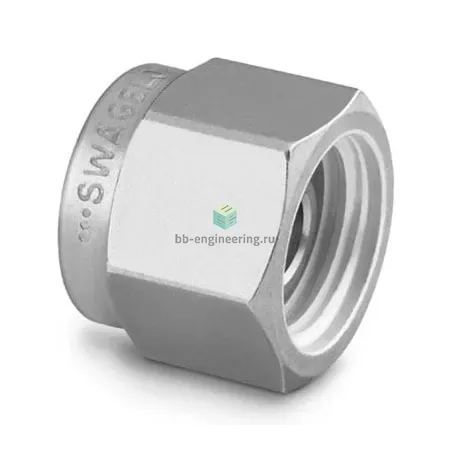

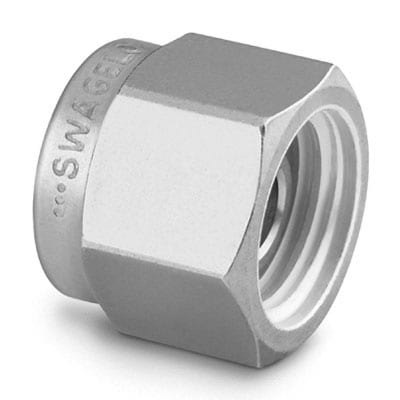

SS-600-P Swagelok - Заглушка в обжимной фитинг 3/8", нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг предназначена для герметичного перекрытия отвода трубной линии 3/8″ (≈9,53 мм) в системах измерения, отбора проб и технологических обвязках. Конструктивно изделие реализовано как стандартный Swagelok‑фитинг с двумя обжимными кольцами (переднее и заднее) и гайкой: при затяжке гайки кольца пластически деформируются и формируют металлическое уплотнение на наружной поверхности трубки, обеспечивая устойчивую газо- и жидкостонепроницаемость. Применяется в коррозионностойких средах, где требуется компактная заглушка для испытаний, временного отключения ветви или постоянного перекрытия линии.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии в агрессивных средах и совместимость с нейтральными и слабоокисляющими газами и жидкостями. Форма — заглушка в фитинг для трубки 3/8″; уплотнение достигается металлической обжимной парой без эластомерных вставок, что расширяет допустимый температурный диапазон эксплуатации и устойчивость к температурным циклам. При правильном подборе толщины стенки трубки и монтаже такие фитинги выдерживают рабочие давления, характерные для лабораторных и промышленных трасс — порядка сотен бар (на практике значение зависит от диаметра и стенки трубки, режима и спецификации системы). Температурная совместимость AISI 316 обеспечивает работоспособность в широком диапазоне температур при стандартных технологических режимах.

Экспертные рекомендации по применению

Выбирайте заглушку точно под наружный диаметр трубки 3/8″ и материал трубки (совместимость по стальной AISI 316). Монтаж: предварительно закрутить гайку от руки до контакта, затем дополнительно доворот 1–1,5 оборота или по таблице момента затяжки производителя; устаревшие или деформированные обжимные кольца не рекомендуется повторно использовать. Избегайте использования при давлении и температуре, превышающих характеристики конкретной трубной сборки; при пульсациях давления применяйте контрольную проверку на протечку. Типичные ошибки — недостаточная очистка торцов трубки, неправильная торцовка, использование труб с повреждённой наружной поверхностью и чрезмерная/недостаточная затяжка гайки. Для критичных систем перед вводом в эксплуатацию выполните гидро- или пневмопробы согласно проектной документации.
