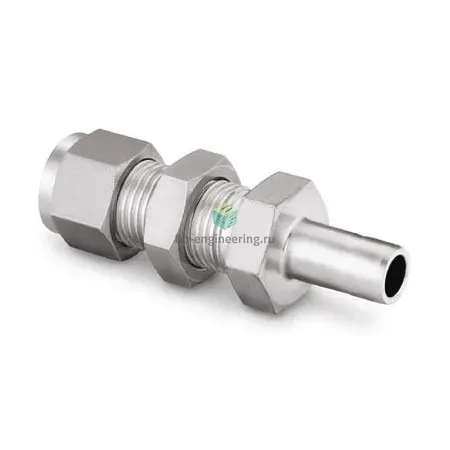

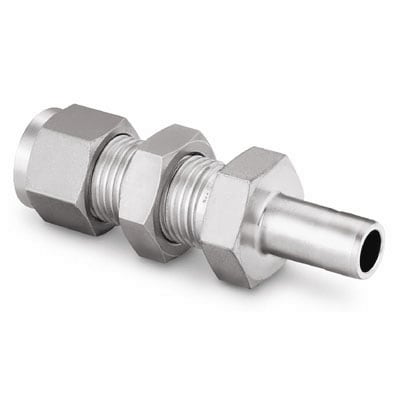

SS-600-R1-6 Swagelok - Соединитель панельный переходной обжимной 3/8"-3/8", нерж.

Назначение и принцип работы

Панельный переходной обжимной соединитель SS-600-R1-6 Swagelok предназначен для прокладки и герметизации линий технологических сред через перегородку щита или панели. Присоединение обеспечивает переход от внешней втулки 3/8" (9,53 мм) на трубку 3/8" и рассчитано на системные задачи измерения, отбора проб, распределения газа или жидкости в промышленных и лабораторных установках. Принцип работы — двухкалажный обжим: при затяжке гайки по трубке формируется переднее и заднее обжимное кольцо, которые создают металлокерамическое (металлометаллическое) уплотнение без применения уплотнительных компаундов; резьбового уплотнения для корпуса не предусмотрено.

Ключевые особенности конструкции

Корпус и детали — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Тип конструкции — обжим трубки с двумя обжимными кольцами и гайкой; исполнение — панельный втулочный (bulkhead) переход. Подключения: канал 1 — трубка 3/8", канал 2 — втулка 3/8". Рабочие среды: нейтральные и агрессивные газы и жидкости, гидравлические и приборные линии. При типичной 3/8" трубке из 316L рабочее давление зависит от толщины стенки, но в практических применениях стоит рассчитывать на диапазон до нескольких сотен бар (практически — до ~6 000 psi / ≈413 bar по данным производителя для аналогичных сборок при штатной толщине стенки); температурный диапазон эксплуатации ориентировочно −54…+204 °C, точные пределы — по таблице Swagelok для конкретной сборки.

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии диаметра и толщины стенки трубки 3/8" требованиям Swagelok; используйте рекомендованную процедуру сборки (пальцевое затягивание с последующим контролируемым доворотом по инструкции производителя) и проверяйте уплотнение на герметичность пневмо/гидроиспытанием. Избегайте повторного многократного демонтажа обжимных колец — при повторной сборке требуется контрольное испытание или замена кольца. Не применяйте резьбовые герметики на обжимном соединении и контролируйте температуру и агрессивность среды при подборе AISI 316 для предотвращения межкристаллитной коррозии.
