SS-601-PC-2 Swagelok - Соединитель прямой втулочный обжимной 3/8-1/8", нерж.

Назначение и принцип работы

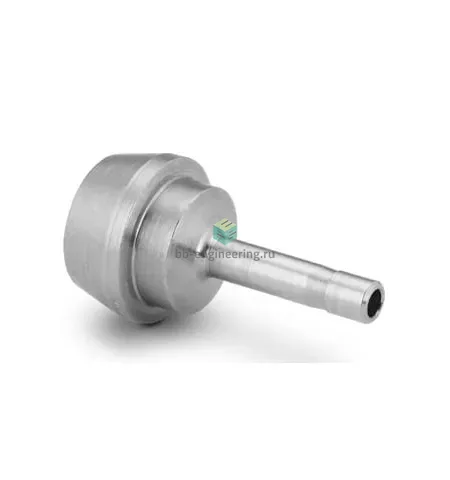

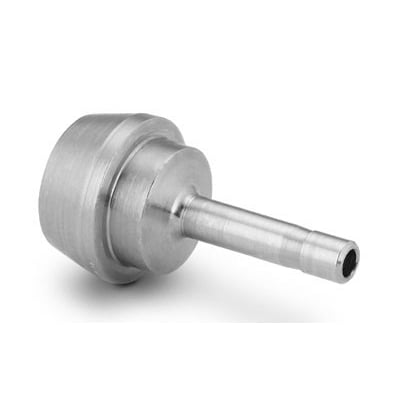

Соединитель прямой втулочный обжимной 3/8–1/8″ предназначен для герметичного присоединения трубок инструментальных и технологических систем с переходом между 3/8″ и 1/8″ (втулки). Работает по принципу двухобжимной (double-ferrule) системы: при затяжке гайки первая втулка центрирует трубку, вторая — формирует металлометаллическое уплотнение и противодействует выдёргиванию. Применяется в системах измерений, отбора проб, линиях газа и гидравлики, где требуется надежное безрезьбовое соединение для трубок из нержавеющей стали.

Ключевые особенности конструкции

Корпус и элементы по каталогу выполнены из нержавеющей стали (Материал корпуса: AISI 316), уплотнения — металлические обжимные втулки; резьбового уплотнения нет. Конструкция обеспечивает совместимость с трубками 3/8″ (канал 1) и 1/8″ (канал 2). Рабочие среды: сжатые газы, жидкости, технологические среды, совместимые с 316 SS. Ориентировочные эксплуатационные параметры зависят от трубки и условий: температурный диапазон — от криогенных значений (до ≈-196 °C) до порядка +400…+427 °C при использовании подходящих трубок и среды; ориентировочные рабочие давления для подобных обжимных фитингов при корректно подобранной трубке — до нескольких тысяч psi (порядка 6000 psi ≈ 413 bar в типичных конфигурациях). Точные значения — по таблицам производителя и в зависимости от толщины стенки трубки.

Экспертные рекомендации по применению

Подбирайте фитинг с учетом OD и толщины стенки трубки; используйте трубы из нержавеющей стали, совместимые с AISI 316. При монтаже — ровная торцевая резка, снятие фаски/зазубрин, полная посадка трубки до упора во втулку, затяжка гайки согласно инструкции производителя (последовательность: до упора вручную, затем рекомендованное число оборотов/момент). Избегайте перекоса и чрезмерной затяжки — это снижает срок службы втулок. После сборки выполняйте проверку на герметичность давлением и вибрацией. Для агрессивных сред, критичных температур и высоких давлений сверяйтесь с техническими таблицами Swagelok и при необходимости выбирайте исполнение или материал, рассчитанные на специфические условия.
