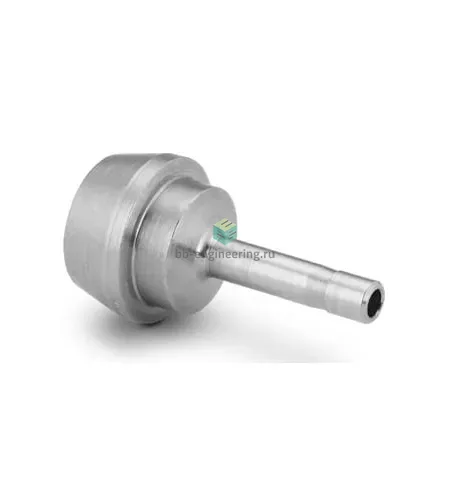

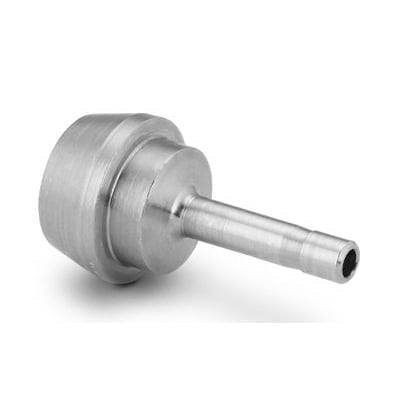

SS-601-PC-4 Swagelok - Соединитель прямой втулочный обжимной 3/8-1/4", нерж.

Назначение и принцип работы

Прямой обжимной соединитель 3/8–1/4″ предназначен для формирования герметичных соединений трубок в технологических системах с жидкими и газообразными средами (вода, масло, инертные и многие химические растворы). Конструкция на базе двух обжимных колец и гайки обеспечивает механическое захватывание и уплотнение стенки трубки при затяжке: наружная втулка (3/8″) и внутренняя втулка (1/4″) фиксируют концы трубок без резьбового уплотнения, что упрощает монтаж и демонтаж в полевых условиях.

Ключевые особенности конструкции

Корпус и рабочие элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Обжимная схема — две конусные втулки и гайка — гарантирует повторяемую герметичность при правильной подготовке трубки. Рабочие диапазоны зависят от материала и толщины стенки трубки; типичные рабочие давления для компрессионных фитингов этого типа — до примерно 345 бар (5000 psi), диапазон рабочих температур примерно от −54 °C до +232 °C, при условии совместимости уплотнений и среды.

Экспертные рекомендации по применению

Перед монтажом обеспечить торцовый срез и снятие заусенцев на трубке, вставить втулки в указанной последовательности и затягивать согласно рекомендациям производителя (контроль момента или число оборотов от начального положения). Не использовать пасты или уплотнители на месте обжима — они нарушают посадку втулок. При частых разборках заменять обжимные кольца по регламенту; при вибрации применять опоры и фиксирующие элементы. Проводить гидравлическую/пневматическую проверку перед эксплуатацией и учитывать совместимость среды с AISI 316.
