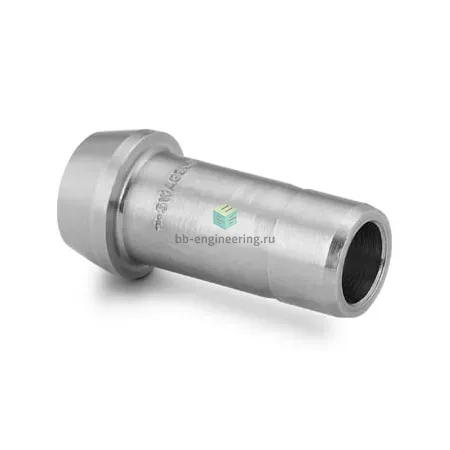

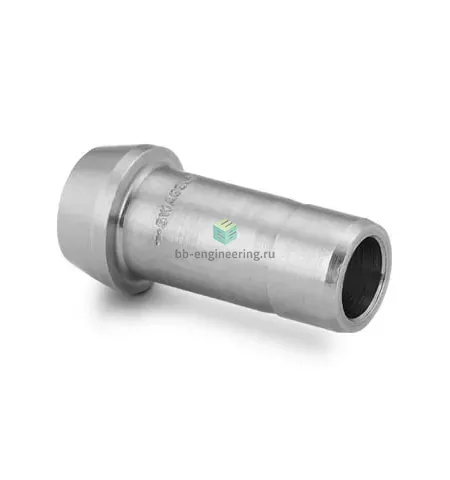

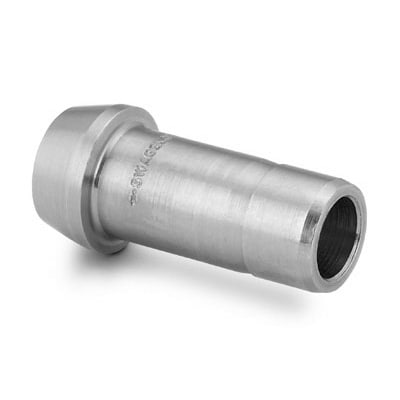

SS-601-PC Swagelok - Соединитель прямой втулочный обжимной 3/8", нерж.

Назначение и принцип работы

Прямой втулочный обжимной соединитель Swagelok SS-601-PC предназначен для герметичного соединения металлических трубок с наружным диаметром 3/8" (9,525 мм) в системах КИПиА, технологических линиях и аналитических пробопроводах. Принцип работы — механическое уплотнение металл‑к‑металлу с помощью двух обжимных колец (front и back ferrule) и накидной гайки: при затяжке гайки кольца смещаются и формируют кольцевой контакт с трубкой и корпусом, обеспечивая повторяемое, низкообъёмное и виброустойчивое соединение для газов и жидкостей.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали (общая марка — сталь нержавеющая, корпус AISI 316), что обеспечивает повышенную коррозионную стойкость и совместимость с агрессивными средами. Конструкция — двухкольцевая обжимная (two‑ferrule), без эластичных вставок, следовательно рабочий уплотняющий механизм металл‑к‑металлу. Типичные эксплуатационные параметры: при рекомендованных трубках давление до ≈6000 psi (≈414 bar) зависит от толщины стенки и материала трубки; практический температурный диапазон соединения обычно −60…+260 °C, в то время как сам AISI 316 выдерживает примерно −196…+550 °C (конечный допустимый диапазон зависит от среды и уплотняемых материалов).

Экспертные рекомендации по применению

Подбирайте трубку по допускам Swagelok (жёсткая, без заусенцев, точный Ø 3/8" и ровный торец). Монтировать согласно инструкции производителя: завернуть гайку вручную, затем добить обжим ключом (обычно порядка 1–1.25 оборота после «вручную» для типичных размеров) и выполнить испытание на герметичность. Избегайте повторного многократного использования обжимных колец в критичных системах — при демонтаже меняйте кольца при сомнении в состоянии. Типичные ошибки: недостаточная зачистка конца трубки, перекос при сборке, использование мягкой трубки или несоответствующей толщины стенки. Перед вводом в эксплуатацию провести пневмо/гидропроверку и при агрессивных средах контролировать циклический износ.
