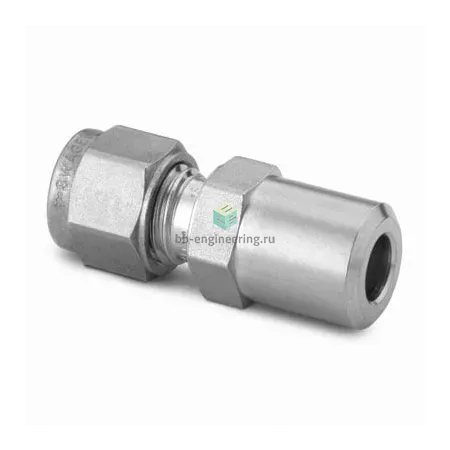

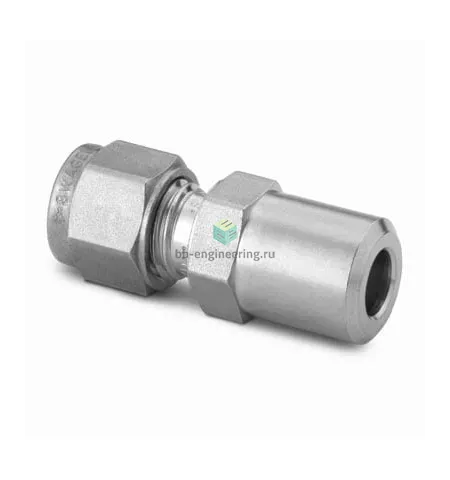

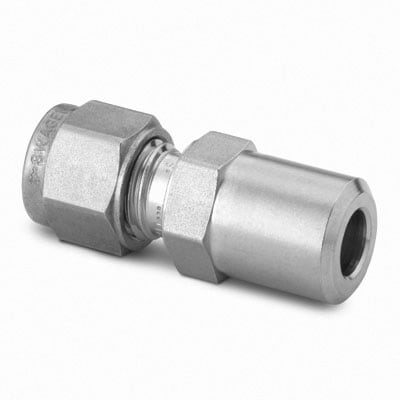

SS-6M0-1-2W Swagelok - Штуцер прямой под приварку встык обжимной 6 мм-1/8", нерж.

Назначение и принцип работы

Прямой штуцер Swagelok SS-6M0-1-2W предназначен для перехода с 6 мм тонкостенной металлической трубки на патрубок под приварку 1/8″ в технологических линиях измерения, отбора проб, аналитических и лабораторных установках. Функционирует по принципу обжимного соединения: трубка фиксируется двумя обжимными кольцами (двухфerrульная конструкция) и гайкой, обеспечивая герметичность без дополнительной резьбовой прокладки при нормальных рабочих режимах. На стороне 1/8″ — исполнение под приварку встык обеспечивает жёсткое неподвижное соединение с трубопроводом.

Ключевые особенности конструкции

Корпус и фурнитура изготовлены из нержавеющей стали AISI 316, общая конструкция — двухфerrульный обжим с гайкой; уплотнение достигается механическим обжимом ферулей на 6 мм трубке и сварным стыком на 1/8″ конце. Применяется в средах гидравлики, газа, химических и аналитических потоков совместимых с 316 SS. Температурный диапазон эксплуатации типично от −54 °C до +232 °C для 316 SS (зависит от материала уплотнений и среды); допустимые рабочие давления зависят от толщины стенки трубки и режима, в типичных конфигурациях бытового и промышленного применения — сотни бар; для точного расчёта опираться на таблицы производителя и паспорт трубки.

Экспертные рекомендации по применению

Подбирайте стенку трубки 6 мм согласно рабочему давлению и коррозионной среде; перед сборкой проверьте соосность и чистоту торца трубки, соблюдайте момент затяжки гайки Swagelok по таблице производителя, не допускайте многократных перезатяжек одних и тех же ферулей. При сварке 1/8″ применяйте квалифицированную технологию (аргоновая стыковая сварка) и последующую термическую обработку/очистку пассивации при необходимости. Избегайте ударных перегрузок и циклического изгиба у места обжима — это наиболее частая причина утечек и преждевременного износа.
