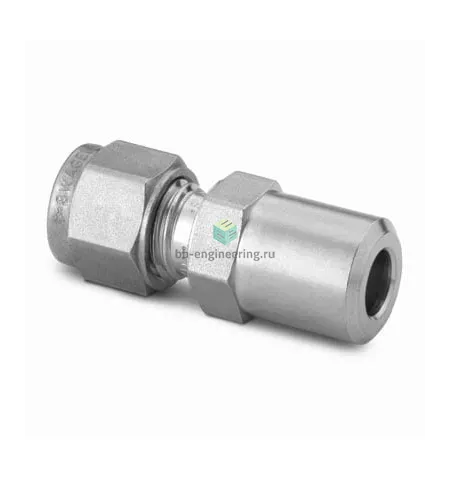

SS-6M0-1-4W Swagelok - Штуцер прямой под приварку встык обжимной 6 мм-1/4", нерж.

Назначение и принцип работы

Прямой штуцер под приварку с односторонним подсоединением 1/4″ под приварку и трубным присоединением 6 мм служит для ветвления и перехода между жесткой трубкой Ø6 мм и системой с приварным патрубком. Принцип — механическое уплотнение трубки методом обжима двумя обжимными кольцами (переднее и заднее) и гайкой; уплотнение на стороне приварки обеспечивает сварной шов. Конструкция рассчитана на перенаправление рабочих сред (инертные и активные газы, жидкости, технологические среды) в трубопроводах типичных установок КИПиА и малых технологических магистралях.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из коррозионно-стойкой нержавеющей стали (материал корпуса AISI 316), что обеспечивает стойкость к коррозии и совместимость с широко применяемыми средами. Герметизация — металлическая (двухкольцевая обжимная система), тип уплотнения резьбы отсутствует, упор герметичности достигается механическим обжатием и сварным швом. Типовые рабочие параметры для исполнений этого класса: рабочее давление до ~200 бар (в зависимости от толщины стенки трубки и условий монтажа) и эксплуатационная температура примерно от −60 °C до +250 °C; при агрессивных средах и экстремальных температурах выбор проверять по паспортным данным системы.

Экспертные рекомендации по применению

При подборе учитывать соответствие Ø6 мм трубки и 1/4″ приварного патрубка, толщину стенки трубки и рабочее давление. Монтаж: торец трубки должен быть отрезан перпендикулярно и зачищен; установить заднюю и переднюю обжимные втулки и завинтить гайку до указанного производителем момента (обычно 1¼ оборота после затяжки пальцами при первом монтаже — сверить с инструкцией Swagelok). Фитинг не рекомендуется для многократного демонтажа с повторным использованием тех же обжимных колец — заменяйте кольца при повторном монтаже. Перед приваркой контролируйте положение и защиту обжимной зоны от перегрева, применяйте продувку при сварке тонкостенных труб и проверяйте герметичность после сборки испытаниями на давление.
