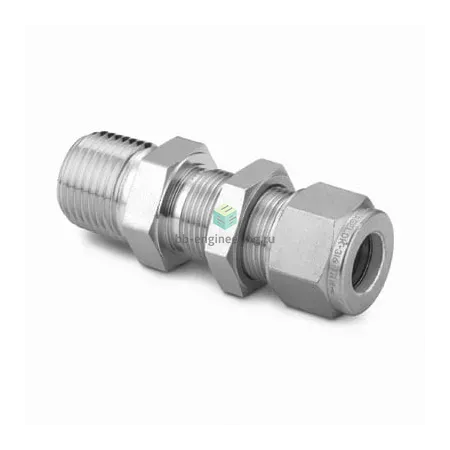

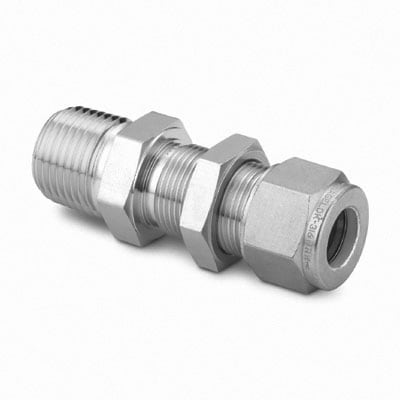

SS-6M0-11-2 Swagelok - Соединитель панельный с нар. резьбой обжимной NPT1/8-6 мм, нерж.

Назначение и принцип работы

Панельный соединитель с нарезной резьбой NPT1/8 — предназначен для подвода технологических сред через панель или монтажную плату и для быстрого присоединения трубки Ø 6 мм к линии с конической трубной резьбой. Принцип работы — раздельное уплотнение: коническая NPT1/8 резьба герметизируется ФУМ-лентой, а присоединение трубки осуществляется обжимным соединением с двумя обжимными кольцами и гайкой, обеспечивающими металлокерамическое и механическое удержание трубки. Применяется в системах СУГ, инертных и технических газов, гидравлики и приборных линий.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, устойчивой к коррозии и агрессивным средам. Конструкция — двухколечный обжим (two-ferrule) плюс гайка, что обеспечивает высокую механическую прочность и повторяемость уплотнения для трубки 6 мм. Резьба NPT1/8 герметизируется ФУМ-лентой; соединитель рассчитан на типичные рабочие давления приборных систем (порядка сотен бар; ориентировочно до ~420 bar / 6000 psi при комнатной температуре в зависимости от размера трубки и среды) и на эксплуатационные температуры приблизительно от −54 °C до +204 °C, с оговоркой применения соответствующих уплотнений и условий эксплуатации.

Экспертные рекомендации по применению

При монтаже очистите и фаскуйте трубку Ø6 мм, вставьте до упора в седло и сначала затяните вручную, затем дайте гайке 1–1,25 оборота ключом (по рекомендациям Swagelok для двухобжимных соединений). На резьбу NPT наносите ФУМ-ленту по направлению нарезки, не используйте лишние герметики на обжимной стороне. Избегайте многократных демонтажей без замены фронтального обжимного кольца при утрате плотности; проверяйте уплотнение тестовым давлением и контролем утечек. Для кислородных или особо чистых сред соблюдайте требования по промывке и совместимости материалов.
