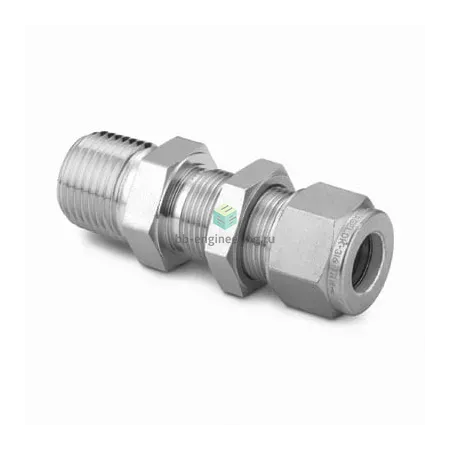

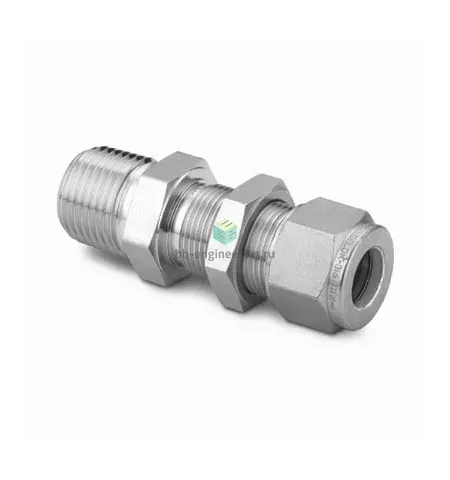

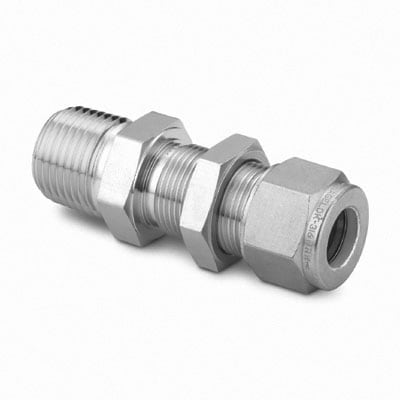

SS-6M0-11-4 Swagelok - Соединитель панельный с нар. резьбой обжимной NPT1/4-6 мм, нерж.

Назначение и принцип работы

Панельный соединитель с наружной резьбой предназначен для быстрого и герметичного подключения трубки Ø6 мм к резьбовому отводу NPT 1/4 на щитах, распределительных панелях и приборных корпусах. Работает по принципу двухобжимного (две обжимные втулки + гайка) соединения Swagelok: при затяжке гайки втулки создают зональную деформацию трубки и металл-металл уплотнение, а герметичность резьбового соединения обеспечивается ФУМ‑лентой (PTFE). Применяется в системах технологической и аналитической газовой/жидкостной разводки, системах КИПиА и лабораторных установках с рабочим давлением до 100 бар (≈1450 psi) и рабочей температурой ориентировочно от −60°C до +200°C в зависимости от среды и материала трубки.

Ключевые особенности конструкции

Корпус и элементы изготовлены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Конструкция — панельный соединитель с наружной резьбой NPT 1/4 и присоединением под трубку Ø6 мм методом двух обжимных колец и гайки, что повышает прочность и повторяемость уплотнения при вибрации. Резьба герметизируется ФУМ‑лентой, что допускает демонтаж без ухудшения резьбового профиля. Применим для инертных и агрессивных газов, воды, масел и многих химреагентов; допустимые диапазоны давления и температуры зависят от используемой трубки и сервиса, типично до 100 бар и в пределах приведённой температурной шкалы.

Экспертные рекомендации по применению

При подборе учитывайте толщину стенки трубки и рабочее давление — для повышенных давлений используйте трубку с соответствующей толщиной. Перед монтажом торец трубы должен быть ровно обрезан и без заусенцев, вставлен до упора в корпус; не используйте ФУМ‑ленту на торце трубки. Затягивайте гайку согласно динамометрическим рекомендациям производителя (предотвращайте перетяжку, которая деформирует втулки), при монтаже на панель фиксируйте соединитель контргайкой. При плановых осмотрах контролируйте состояние втулок и при повторной сборке заменяйте их при видимых следах износа.
