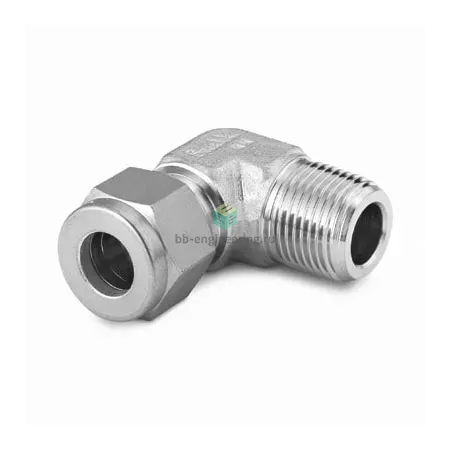

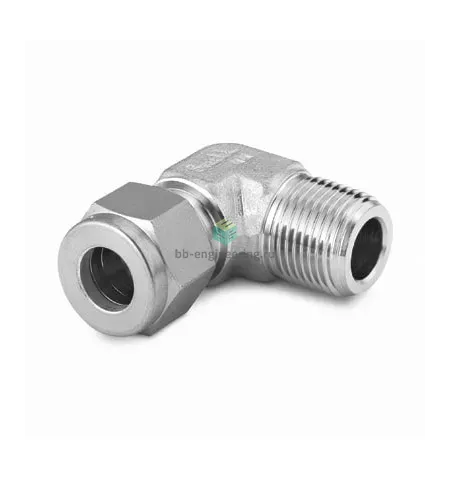

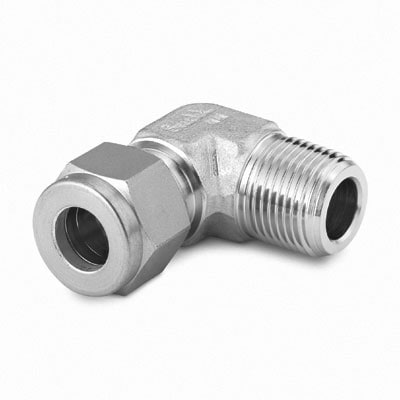

SS-6M0-2-2 Swagelok - Штуцер угловой с нар. резьбой обжимной NPT1/8-6 мм, нерж.

Назначение и принцип работы

Угловой обжимной штуцер с наружной NPT1/8 и под трубку 6 мм предназначен для герметичного изменения направления трубопроводов в технологических и приборных системах: газообразных и жидких сред, в т.ч. агрессивных при совместимости с нержавеющей сталью. Работает по принципу двух-обжимного соединения: при затяжке гайки две конусные обжимные гильзы формируют металлоконтактную герметизацию трубки, а резьбовое соединение NPT уплотняется ФУМ-лентой для предотвращения протечек по резьбе. Конструкция обеспечивает быстрый монтаж и замену без сварки.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Тип уплотнения резьбы — ФУМ-лента; давление эксплуатации для типичных систем с трубкой 6 мм (≈1/4") при правильной установке может достигать порядка 414 bar (6000 psi) в зависимости от толщины стенки трубки и условий; рабочая температура ограничена материалами уплотнения: ориентировочно от −54 °C до +204 °C для систем с ФУМ. Конструкция «две гильзы + гайка» обеспечивает повторяемое, виброустойчивое соединение с минимальной утечкой.

Экспертные рекомендации по применению

Подбирайте штуцер под точную геометрию трубки (6 мм OD и соответствующая стенка). Перед монтажом зачистите и обезжирьте торец, удалите фаски и заусенцы; не используйте ФУМ внутри канала — наносите только на наружную резьбу, не заходя более чем на 2–3 витка. Затягивайте по рекомендациям производителя — избегайте сверхзатяжки, чтобы не деформировать гильзы; после первого монтажа выполните контроль на утечку (гелевый тест или манометр). Для кислородных и критичных сред согласуйте тип уплотнителя и чистку упаковки.
