SS-6M0-2-2PR Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной G1/8-6 мм, нерж.

Назначение и принцип работы

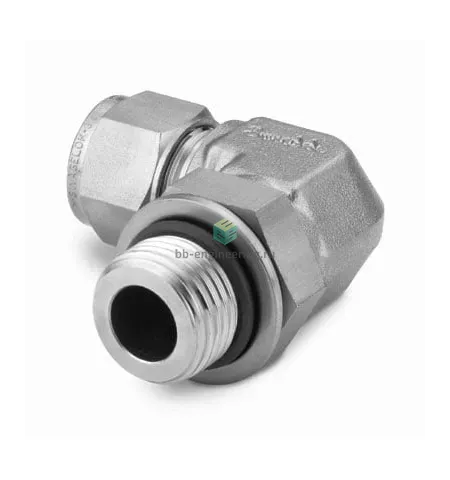

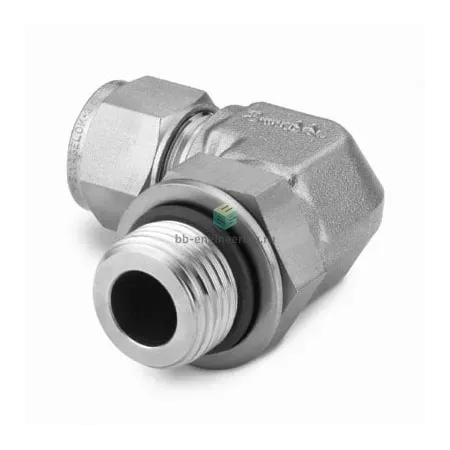

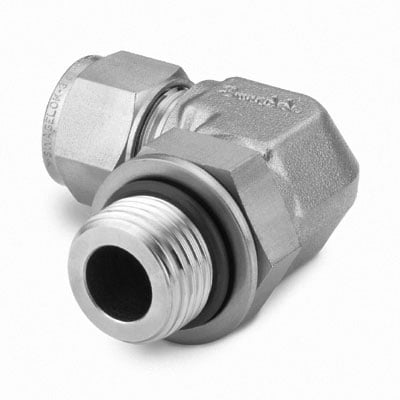

Угловой поворотный штуцер Swagelok с наружной резьбой G1/8 и присоединением для трубки 6 мм предназначен для прокладки подводов рабочих и измерительных сред в компактных узлах: приборная и лабораторная арматура, линии газа, вакуума и жидкостей низкой и средней агрессивности. Комбинация обжимного соединения (две обжимные втулки и гайка) и торцевого уплотнения резьбы с O-ring и стопорным кольцом по DIN 3852 форма H обеспечивает герметизацию как на трубной, так и на резьбовой стороне; поворотная конструкция уменьшает крутящий момент при монтаже и облегчает компоновку трубопроводов.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, обжимная система — классическая двухвтулочная Swagelok, уплотнение резьбы — O-ring со стопорным кольцом и шайбой по DIN 3852 H. Подключения: канал 1 — G1/8 (наружная резьба), канал 2 — трубка Ø6 мм. Конструкция устойчива к коррозии, совместима с водными средами, инертными газами и большинством технических жидкостей. Рабочее давление зависит от толщины стенки трубки и режима, типичные эксплуатационные диапазоны для аналогичных изделий — до сотен бар (точные значения по материалу и толщине трубки см. паспорт производителя); температурный диапазон с типовыми эластомерами ≈ −20…+120 °C (для фторкаучуков — до ≈+200 °C).

Экспертные рекомендации по применению

Подбирайте трубку Ø6 мм с рекомендованной толщиной стенки в соответствии с давлением. Перед монтажом обрежьте и развёртите торец под прямым углом, снимите фаски и забоины; при затяжке гайки: сначала «до упора пальцами», затем поворачивать ключом примерно на 1¼ оборота (типовая рекомендация для двухвтулочных соединений Swagelok) — избегайте перетяжки. Не используйте герметики на резьбе с O-ring; при обслуживании проверяйте состояние O-ring и стопорного кольца, особенно при циклических температурах/давлении; для вакуума и газов выполняйте пробу на герметичность после монтажа.
