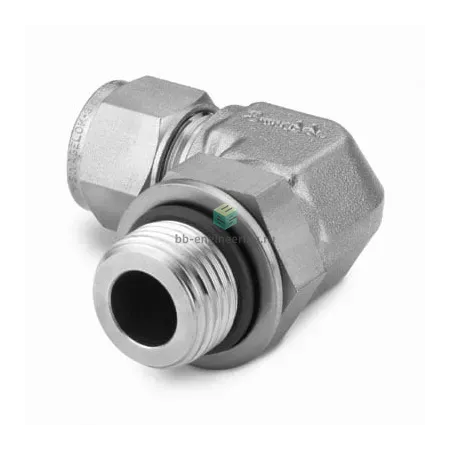

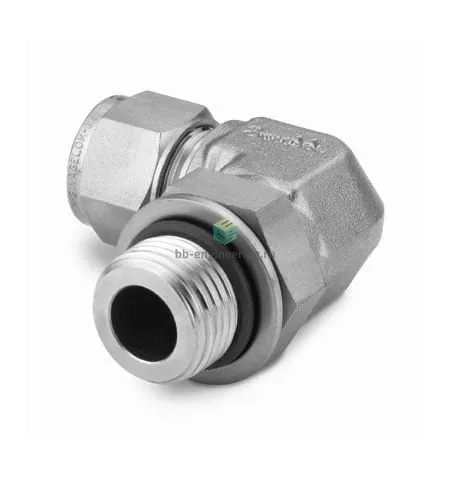

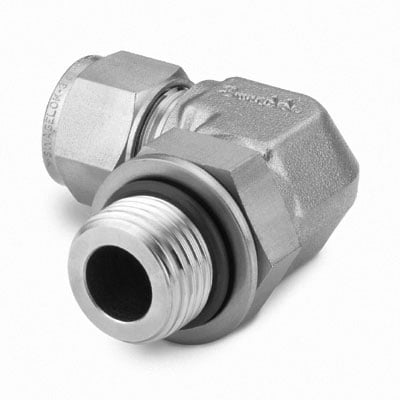

SS-6M0-2-4PR Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной G1/4-6 мм, нерж.

Назначение и принцип работы

Угловой обжимной штуцер с наружной резьбой и поворотным исполнением предназначен для соединения трубки Ø6 мм с резьбовым портом G1/4 в технологических линиях для газа, пара и жидкостей; решает задачу компактного перенаправления трассы под углом с обеспечением герметичной резьбовой посадки по DIN 3852 форма H (O‑ring со стопорным кольцом и шайбой). Принцип работы — герметизация трубки двумя обжимными кольцами и гайкой (металлокерамическое обжатие) для уплотнения на трубке и статическое уплотнение резьбы O‑ring в гнезде по оси потока.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, исключающая коррозию в агрессивных средах; конструкция — две обжимные втулки и гайка для надежного механического сцепления с трубкой Ø6 мм; резьбовое подключение G1/4 с уплотнительным кольцом O‑ring по DIN 3852 (форма H) обеспечивает статическую герметичность без применения паст. Типовые рабочие среды — инертные и технологические газы, гидравлические жидкости, нейтральные и слабоагрессивные среда; типичный диапазон эксплуатационных давлений — до нескольких сотен бар (точное допускаемое давление зависит от диаметра и толщины стенки трубки и условий монтажа), температурный интервал ориентировочно −60…+200 °C в зависимости от материала O‑ring.

Экспертные рекомендации по применению

Подбирайте фитинг под фактическую толщину стенки трубки и рабочее давление; перед монтажом трубку очистить, снять фаску и удалить задиры, вставить до упора. Для сборки — затянуть гайку от руки до соприкосновения, затем ключом дополнительно ≈1¼ оборота (рекомендация для двухорного обжима); не применять пасты на резьбу и не подвергать O‑ring механическим повреждениям. Для агрессивных сред согласуйте материал O‑ring и при циклических режимах проводите гидро-/газопроверку. Избегайте перекручивания и перегрева при сварке рядом с фитингом — это снижает надежность обжатия.
