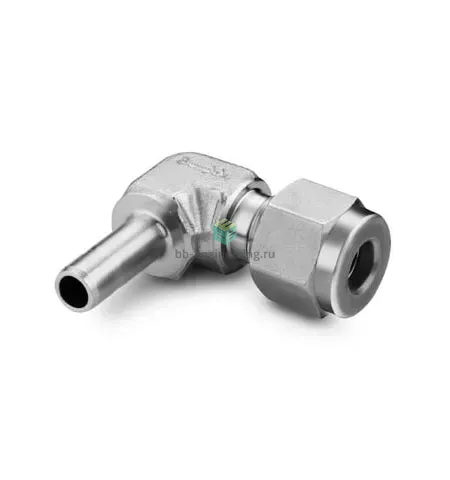

SS-6M0-2R-6M Swagelok - Переходник угловой обжимной 6 мм-6 мм, нерж.

Назначение и принцип работы

Обжимной угловой переходник Swagelok SS-6M0-2R-6M предназначен для коммутации 6 мм трубопроводов в системах технологического и аналитического оборудования (контрольные линии, газовые разводки, хроматография, приборные системы). Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлическое герметичное соединение трубки диаметром 6 мм без применения уплотняющих компаундов; при затяжке кольца фиксируют трубку и формируют плотный уплотняющий контакт, исключающий протечки при рабочих давлениях типичных для приборных линий.

Ключевые особенности конструкции

Корпус и втулки выполнены из коррозионно-стойкой стали AISI 316 (материал обобщённо: нержавеющая сталь), двойной обжимной узел (две втулки + гайка) обеспечивает повышенную прочность и стабильность уплотнения по сравнению с одно-ватниковыми решениями. Тип уплотнения резьбы — не применяется (герметизация обеспечивается обжимом трубки). Рекомендуемые рабочие среды: инертные и агрессивные жидкости и газы, не вызывающие межкристаллитной коррозии 316 по условиям эксплуатации; ориентировочный диапазон эксплуатации при корректном монтаже: давление до ~400 бар (в зависимости от толщины стенки трубки и режимов), температура от −60 °C до +400 °C (ограничивается средой и материалами трубопровода).

Экспертные рекомендации по применению

Подбирать переходник под фактический внешний диаметр и толщину стенки трубки 6 мм; перед установкой выполнить ровную резку и тщательное удаление заусенцев, обеспечить правильную глубину посадки трубки во втулку. При затяжке: затянуть гайку до упора пальцами, затем докрутить гаечным ключом согласно инструкции производителя (прибл. 1–1,25 оборота для первичной сборки); не допускать повторного многократного переобжима одной и той же втулки. Избегать эксплуатации в средах с высокой концентрацией хлоридов при повышенных температурах без дополнительной оценки коррозии. При вибрации и циклических давлениях проводить плановую проверку уплотнений и, при необходимости, замену втулок.
