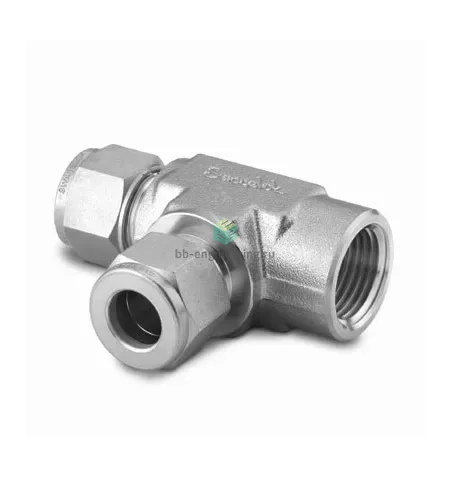

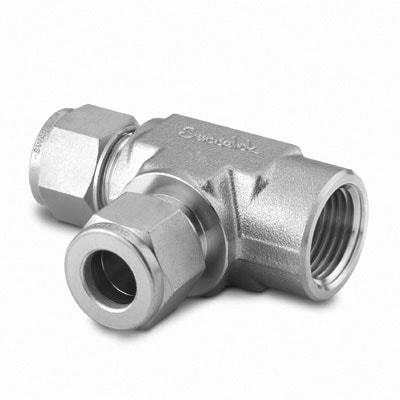

SS-6M0-3-4TFT Swagelok - Тройник T-образный с внутр. резьбой угловой обжимной NPT1/4-6 мм, нерж.

Назначение и принцип работы

Угловой тройник T-образный с внутренней NPT1/4 и обжимным под ответвление 6 мм предназначен для ответвления линий технологических сред в системах измерения, распределения газа и жидкости, лабораторных установках и аппаратах низкого/среднего давления. Работает по принципу двухобжимного соединения: торцевая гайка при затяжке смещает заднюю и переднюю обжимные втулки (ferrule), обеспечивая герметичное уплотнение трубки 6 мм; резьбовое соединение NPT1/4 уплотняется ФУМ-лентой для герметизации конической резьбы. Применим при типичных рабочих давлениях до порядка 414 bar (6000 psi) для малых диаметров и в температурном интервале от криогенных −196 °C до сотен градусов (предел определяется трубкой и средой).

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и совместимая с агрессивными средами. Конструкция — стандартная система Swagelok с двумя обжимными кольцами и гайкой, обеспечивающая многократную сборку/разборку при замене трубки; уплотнение резьбы — ФУМ-лента. Применяется с трубкой Ø 6 мм (номинально), канал 1 — NPT1/4. Допускаемые среды: технические и инертные газы, воды, нефтехимия, многие агрессивные среды при совместимости материалов. Диапазон давлений и температур зависит от материала трубки и технологических условий; для типичных хромоникелевых трубок рабочие давления до нескольких сотен бар.

Экспертные рекомендации по применению

Подбирайте трубку 6 мм по жесткости и толщине стенки согласно давлению; перед монтажом снимите фаски и удалите заусенцы. Наносите ФУМ-ленту только на NPT1/4, не допускайте попадания ленты внутрь прохода. Затяжка: сначала заверните гайку от руки до упора, затем ключом 1¼ оборота (типовая рекомендация Swagelok) — контролируйте момент и избегайте перетяжки. При повторном использовании заменяйте обжимные кольца при видимых деформациях. Промывка и продувка перед вводом в эксплуатацию обязательны для систем аналитики; в агрессивных средах контролируйте совместимость AISI 316 и рабочую температуру.
