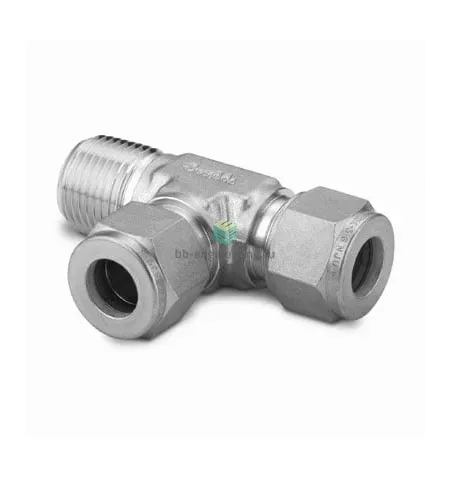

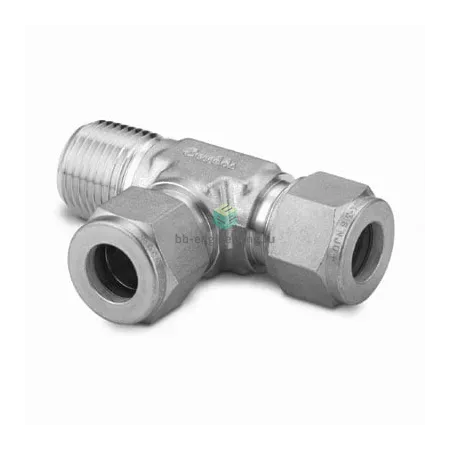

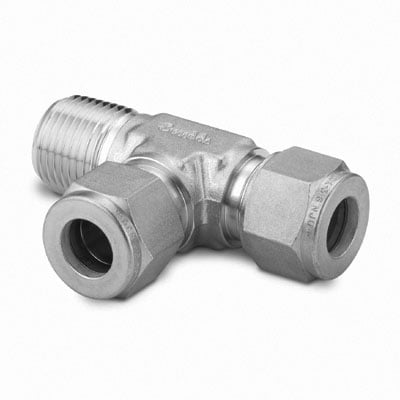

SS-6M0-3-4TMT Swagelok - Тройник T-образный с нар. резьбой угловой обжимной NPT1/4-6 мм, нерж.

Назначение и принцип работы

Обжимной тройник T-образный с наружной NPT1/4 и ответвлением под трубку 6 мм применяется для развязки и распределения жидкостных и газовых сред в технологических контурах, распределительных коллекторах и измерительных линиях. Принцип работы — герметичное разделение потока через резьбовой отвод NPT1/4 с уплотнением ФУМ-лентой и обжимное соединение трубки 6 мм с помощью двух обжимных колец и гайки, что обеспечивает металло-металлическое/механическое уплотнение трубки без сварки. Конструкция рассчитана на типичные технологические задачи по подаче, слива и отбора проб в системах до ориентировочно 300 бар при комнатной температуре.

Ключевые особенности конструкции

Корпус и проточные элементы — нержавеющая сталь AISI 316, пригодная для агрессивных сред и коррозионных условий. Форма — T‑тройник с наружной угловой резьбой NPT1/4 и каналом под 6 мм трубку; уплотнение резьбы — ФУМ‑лента. Обжимная схема: две конические обжимные кольца и гайка Swagelok, обеспечивающие повторяемость уплотнения и удобство демонтажа. Рабочие среды: инертные газы, вода, масла, неконденсирующие химические реагенты; температурный диапазон эксплуатации зависит от уплотнений и может составлять ориентировочно от −60 °C до +200 °C (металлическая часть выдерживает значительно выше, ФУМ — до ~150–200 °C).

Экспертные рекомендации по применению

Монтировать по инструкции производителя: насадить трубку, завести до упора, затянуть гайку после предварительной ручной посадки (обычно 1–1,5 оборота ключом по рекомендациям Swagelok), на резьбу NPT наносить 2–3 слоя ФУМ‑ленты по направлению навивки. Избегать перекосов трубки при сборке и многократных повторных обжимов без замены колец. При вибрации использовать опоры; при кислородной среде обеспечить чистоту монтажа и совместимость смазок. Выполнять проверку на герметичность пневмо/гидропробой до рабочего давления и контролировать температуру работы с учётом предела ФУМ.
