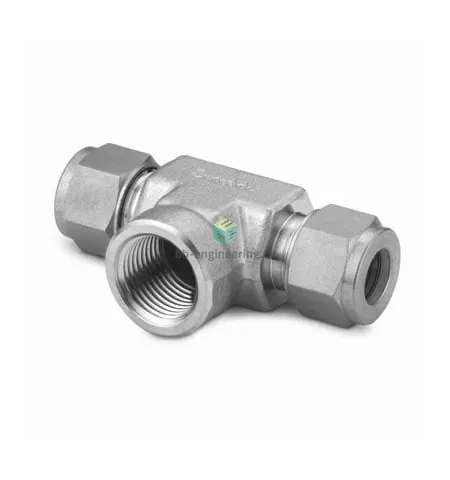

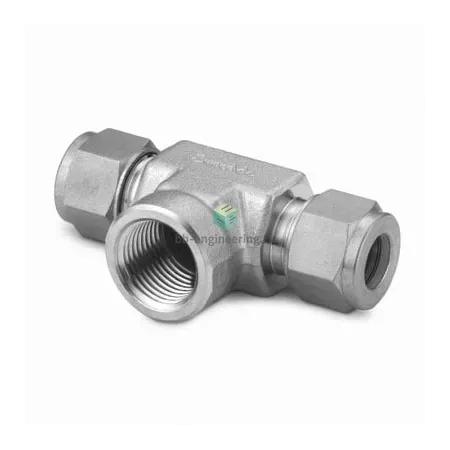

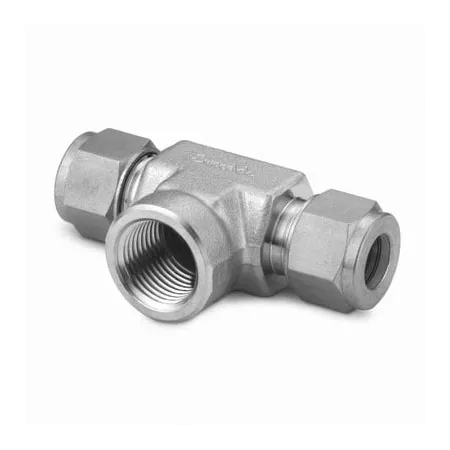

SS-6M0-3-4TTF Swagelok - Тройник T-образный с внутр. резьбой осевой обжимной NPT1/4-6 мм, нерж.

Назначение и принцип работы

Тройник T-образный с внутренней осевой резьбой NPT1/4 и ответвлением под трубку 6 мм предназначен для развязки и ответвления потоков в технологических и контрольно-измерительных магистралях: подача газов, сжатого воздуха, гидравлические и аналитические линий, пробоотбор. Принцип работы основан на комбинированном соединении: резьбовое уплотнение резьбы NPT выполняется с применением ФУМ‑ленты, а присоединение трубки — обжимом двумя обжимными кольцами (фронтальная и задняя цанги) и гайкой, обеспечивая герметичность металл‑по‑металлу при рабочем давлении типичных систем инструментирования.

Ключевые особенности конструкции

Корпус и обжимные элементы из нержавеющей стали AISI 316 обеспечивают коррозионную стойкость и совместимость с агрессивными средами. Форма — тройник T-образный с внутренней осевой резьбой; подключение каналов: резьба NPT1/4 и трубка Ø6 мм. Уплотнение резьбы — ФУМ‑лента; трубное уплотнение — двух-кольцевый обжим Swagelok (две гайки/кольца), металл‑по‑металлу. Рекомендуемые среды: нейтральные и агрессивные жидкости и газы, стерильные и технологические линии. Рабочее давление зависит от диаметра и стенки трубки; для типичных 6 мм инструментальных трубок возможны значения до порядка 400 бар (проверять по паспорту системы). Температура эксплуатации ограничена уплотнителем: при использовании ФУМ‑ленты рекомендуемо ~-40…+120 °C, металл‑по‑металлу — шире до примерно +400 °C.

Экспертные рекомендации по применению

Перед монтажом отрежьте трубку под прямым углом, удалите фаску и зазубрины, строго соблюдайте посадочную глубину. Для обжима — сначала завести первую гайку до упора вручную, затем затянуть согласно рекомендациям производителя (обычно «вручную + 1–1,25 оборота» при первом монтаже), не перетягивать во избежание пластической деформации кольца. Резьбу герметизируйте ФУМ‑лентой в 2–3 слоя вдоль резьбы; не используйте пасты, несовместимые с технологическим средством. Проверяйте герметичность методом пенообразования или вакуум/гелиевого теста. При агрессивных средах и высоких температурах учитывайте ограничения ФУМ‑ленты и при необходимости применяйте альтернативные резьбовые уплотнения.
