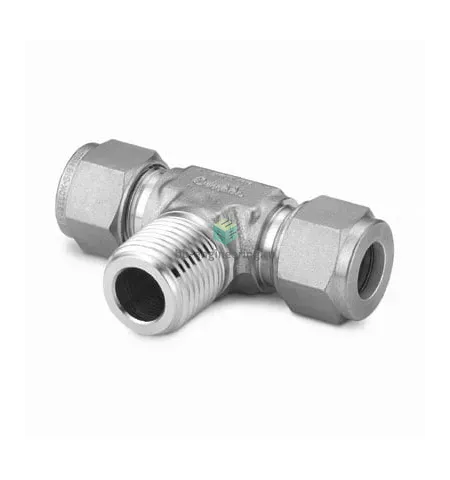

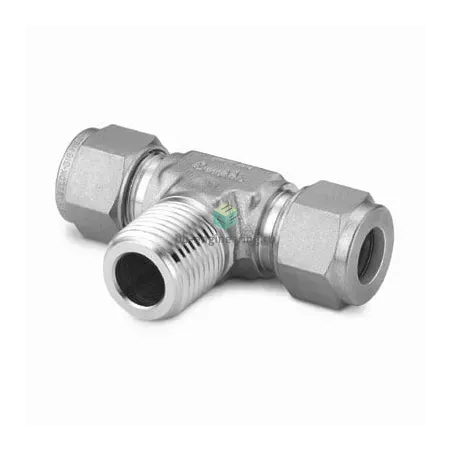

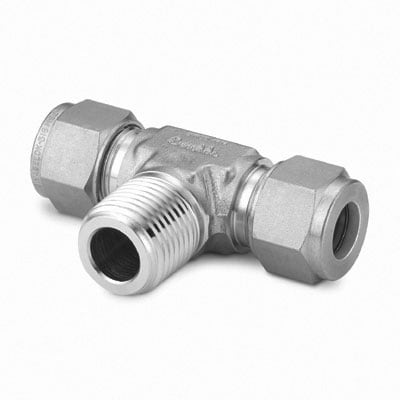

SS-6M0-3-4TTM Swagelok - Тройник T-образный с нар. резьбой осевой обжимной NPT1/4-6 мм, нерж.

Назначение и принцип работы

Тройник T-образный с наружной осевой резьбой и обжимной конструкцией предназначен для коммутации технологических трубопроводов и подключения приборов в системах сжатых газов, жидкостей и гидравлики. Соединяет канал с NPT1/4 (наружная резьба) и ответвление на трубку Ø6 мм (обжимное) с применением ФУМ‑ленты на резьбе для герметизации. Принцип работы — механическое уплотнение трубки двумя обжимными кольцами (переднее и заднее) и гайкой, что обеспечивает надёжное герметичное соединение без сварки и уплотнений между трубкой и корпусом при рабочих давлениях типично до 6000 psi (≈414 бар) для размеров 6 мм (зависит от стенки трубки) и температурном диапазоне стандартного исполнения примерно от −54 °C до +204 °C.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с аналитическими и химическими средами. Конструкция — тройник T-образный с наружной осевой резьбой NPT1/4 и обжимным подключением под трубку 6 мм. Уплотнение резьбы — ФУМ‑лента; уплотнение трубки — система двух обжимных колец Swagelok, исключающая протечки при вибрации и термоциклировании. Применение: сжатые газы, технологические жидкости, гидравлика и аналитические линии; рекомендованные диапазоны давления и температуры зависят от толщины трубки и состава среды, но типичны для обжимных Swagelok: до нескольких сотен бар в штатных условиях.

Экспертные рекомендации по применению

Перед монтажом используйте трубку Ø6 мм с рекомендованной толщиной стенки, отрежьте перпендикулярно, тщательно удалите фаски и заусенцы. Нанесите ФУМ‑ленту на NPT‑резьбу, не превышая слой в 2–3 витка; установите трубку до упора в корпус, заверните гайку вручную и затем затяните ключом на 1–1,25 оборота для окончательного уплотнения (для типоразмеров Swagelok). Избегайте излишнего затяжения и повторных сборок с изношенными обжимными кольцами — при повторном монтаже используйте новые кольца. После установки проведите проверку на герметичность при рабочем давлении и учтите совместимость среды с AISI 316.
