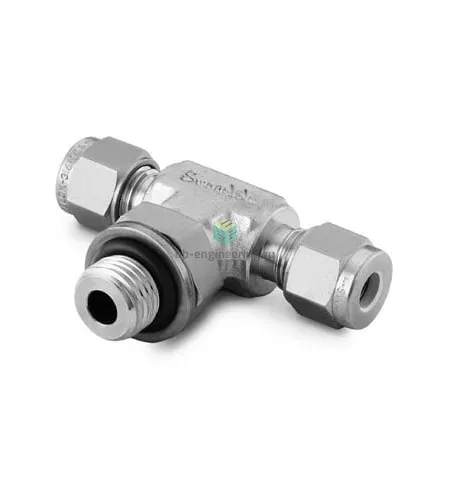

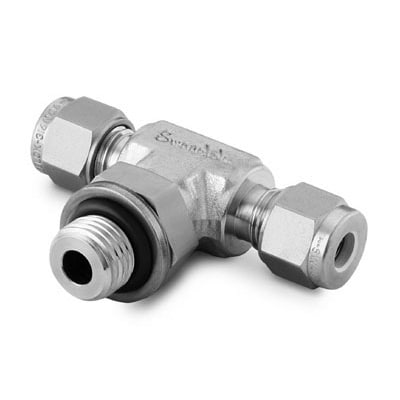

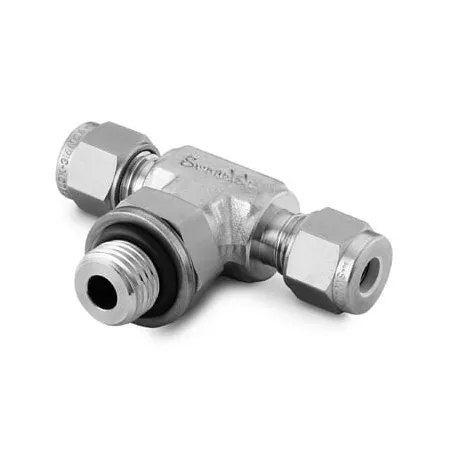

SS-6M0-3-4TTR Swagelok - Тройник T-образный с нар. резьбой осевой поворотный обжимной G1/4-6 мм, нерж.

Назначение и принцип работы

Тройник T-образный с нарезной осевой поворотной резьбой и обжимным соединением предназначен для разветвления и отбора среды в линиях технологической и приборной арматуры. Соединение G1/4 — 6 мм обеспечивает переход с метрической трубки Ø6 мм на стандартную резьбу G1/4 для подключения датчиков, кранов и контрольно-измерительных устройств. Принцип работы основан на двухколпачковом обжимном креплении трубки (две обжимные гильзы и гайка) и уплотнении резьбы O-ring со стопорным кольцом и шайбой по DIN 3852 форма H, что обеспечивает герметичность при статических и пульсирующих нагрузках.

Ключевые особенности конструкции

Корпус и детали — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с нефтью, газами, водой и большинством химикатов. Выполнение — обжимное с двумя обжимными кольцами и гайкой; канал 1 — резьба G1/4, канал 2 — трубка 6 мм. Уплотнение резьбы — O-ring со стопорным кольцом и шайбой по DIN 3852 (форма H); материалы O-ring подбираются по среде (например NBR, FKM и т.д.). Практически применение — инструментальные и технологические системы высокого давления; фактическое допустимое рабочее давление определяется характеристиками трубки и системы (для тонкостенных трубок 6 мм допускаемые давления — порядка сотен бар при правильной коммутации), рабочая температура зависит от материала O-ring (NBR до ≈100 °C, FKM до ≈200 °C).

Экспертные рекомендации по применению

Подбирайте материал O-ring под рабочую среду и температуру, используйте трубку Ø6 мм со стенкой, рассчитанной на требуемое давление. Перед монтажом дать точную обработку конца трубки (обрезать перпендикулярно, убрать заусенцы), собрать по инструкции производителя: затянуть гайку от руки, затем выполнить рекомендованное дополнительное проворачивание ключом; избегать перетяжки. Для упрощения монтажа используйте осевую поворотную резьбу для выравнивания ориентации ответвления. Проверяйте систему на герметичность при рабочем давлении и используйте фильтрацию при абразивных средах. При сомнениях по давлению и температуре ориентируйтесь на паспорт трубки и документацию Swagelok.
