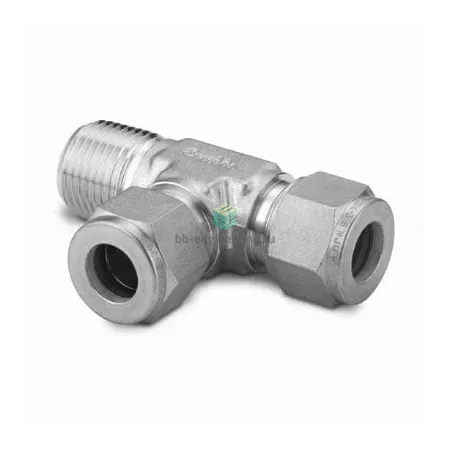

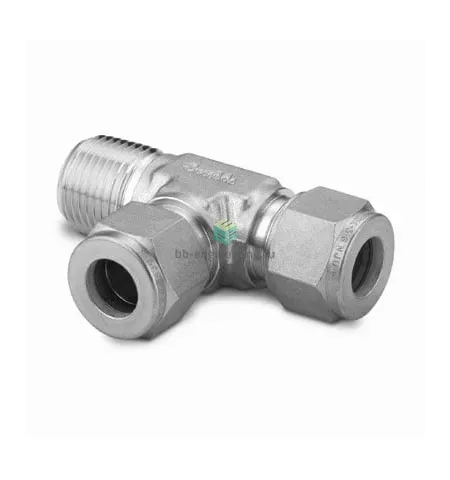

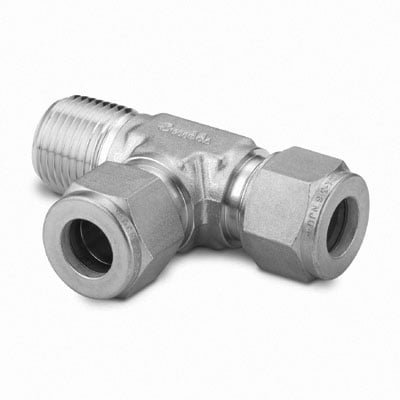

SS-6M0-3TMT Swagelok - Тройник T-образный с нар. резьбой угловой обжимной NPT1/8-6 мм, нерж.

Назначение и принцип работы

Тройник T-образный с нарезной угловой резьбой и обжимным подключением NPT1/8–6 мм предназначен для ветвления линий технологических сред в системах измерения и распределения газа и жидкости. Соединение сочетает метрическую трубную магистраль 6 мм и резьбу NPT1/8″ для присоединения приборов или гибких линий. Принцип работы — герметизация обеспечивается двумя обжимными кольцами и гайкой на трубке 6 мм и уплотнением резьбы ФУМ-лентой; поток распределяется через центральный канал тройника без уплотнений на внутреннем проходе, что позволяет эксплуатировать изделие в вакууме и под давлением.

Ключевые особенности конструкции

Корпус и комплектующие из нержавеющей стали AISI 316 обеспечивают коррозионную стойкость в агрессивных средах. Конструкция — стандартный Swagelok обжим с двухкольцевой системой, гарантирующей металл-металл контакт и повторяемость уплотнения при правильной сборке. Резьбовое уплотнение — ФУМ-лента (PTFE), рекомендованная для NPT-подключения. Рабочие среды: нейтральные и агрессивные жидкости, технические газы. Температурно-давленное поле зависит от трубки и уплотнения; типично эксплуатация с ФУМ до ≈+200…+260 °C, рабочие давления для систем с трубкой Ø6 мм определяются по таблицам производителя и могут составлять сотни бар при грамотно подобранной трубке и монтаже.

Экспертные рекомендации по применению

Перед монтажом подготовьте трубку: прямой рез, снятие фаски и удаление заусенцев; вставьте трубку до упора и затяните гайку по инструкции производителя (ручное затяжение + рекомендуемое число оборотов, см. инструкцию Swagelok). На резьбу NPT наносите 3–4 оборота ФУМ-ленты по направлению закручивания, избегайте излишка в канале. Не используйте повторно сопряжённые обжимные кольца после демонтажа; проверяйте соответствие толщины стенки трубки и допускаемого давления. При соединении с приборами соблюдайте момент затяжки и не превышайте рабочее давление системы.
