SS-6M0-3TTF Swagelok - Тройник T-образный с внутр. резьбой осевой обжимной NPT1/8-6 мм, нерж.

Назначение и принцип работы

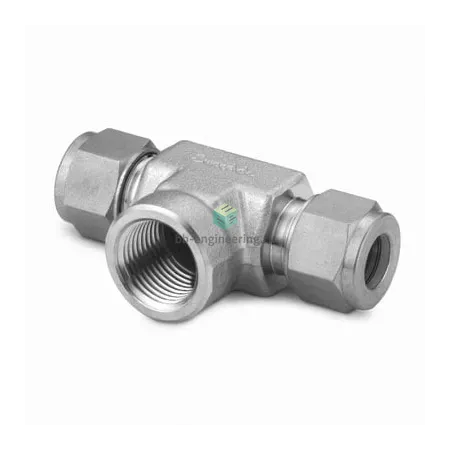

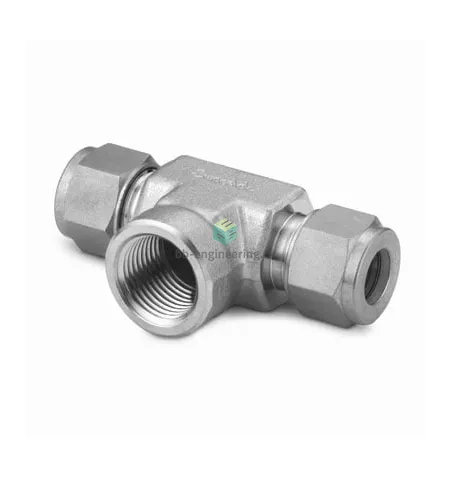

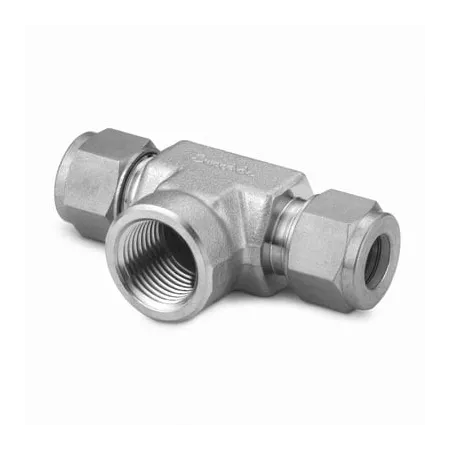

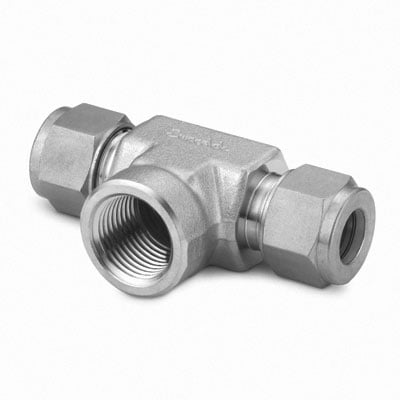

Тройник T-образный с внутренней резьбой осевой NPT1/8–6 мм применяется для ответвления потока в технологических линиях с металлической трубкой Ø6 мм и резьбовым присоединением NPT1/8. Конструкция решает задачу компактного разветвления сред (газы, сжатый воздух, вода, нефте-химические жидкости, совместимые с нержавеющей сталью) при сохранении герметичности на стыке резьбы (уплотнение ФУМ-лентой) и на обжимном соединении. Работа основана на обжимном принципе: две обжимные конические втулки (фитинговые кольца) и гайка формируют уплотнение на трубке Ø6 мм при заданном моменте затяжки, а резьбовое соединение NPT1/8 обеспечивает встроенное резьбовое ответвление.

Ключевые особенности конструкции

Корпус и внутренние элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Тип уплотнения резьбы — ФУМ-лента; уплотнение обжимного соединения реализовано двумя обжимными кольцами и гайкой. Тип исполнения — обжим трубки; канал 1: NPT1/8, канал 2: трубка 6 мм. При правильной сборке типичный рабочий диапазон применения для подобных обжимных фитингов Swagelok — до сотен бар (практическая проверка по спецификации системы и материалам трубки), рабочие температуры типично от -196 °C (криогенные системы) до +260 °C (в зависимости от применённого уплотнения и среды).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и торец трубки — ровная обработка и отсутствие заусенцев. При сборке использовать ФУМ-ленту на резьбе NPT1/8 в 2–3 слоя, не допускать избытка в каналах. Для обжима: вставить трубку до упора во втулку, затянуть гайку от руки, затем доворот гаечным ключом ≈1–1.5 оборота (проверять по рекомендациям производителя и калибру монтажного ключа). Избегать повторного многократного демонтажа обжимных колец; при повторном монтаже рекомендовано менять кольца. После монтажа выполнить испытание на герметичность под давлением и учитывать совместимость рабочей среды с AISI 316.
