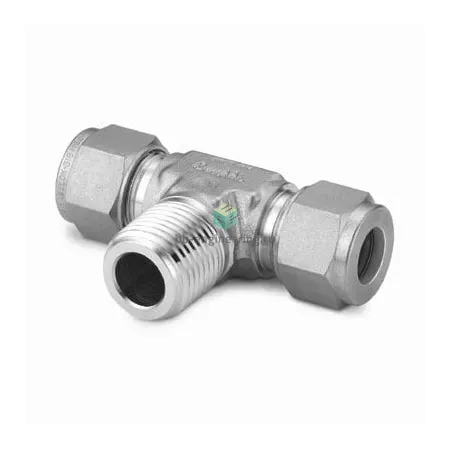

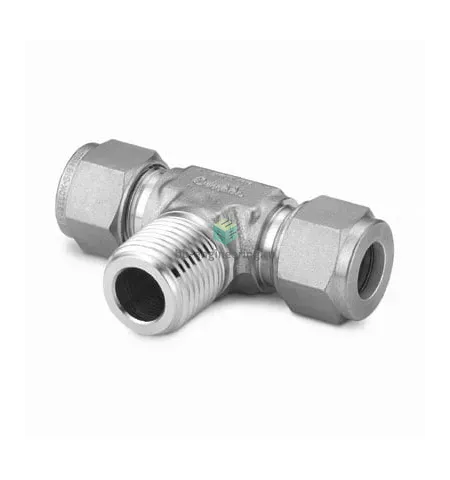

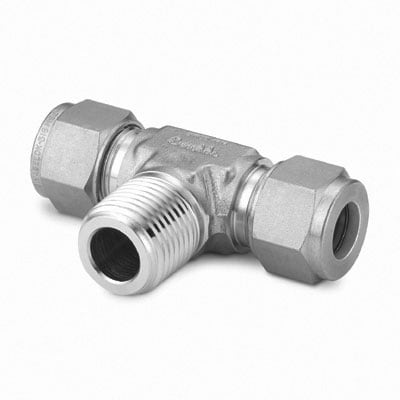

SS-6M0-3TTM Swagelok - Тройник T-образный с нар. резьбой осевой обжимной NPT1/8-6 мм, нерж.

Назначение и принцип работы

Тройник T-образный с осевой наружной резьбой NPT1/8 и обжимным подключением на трубку 6 мм предназначен для ответвления магистралей в системах технологической и аналитической периферии: подачи жидкостей и газов, линий подключения датчиков давления и отбора проб. Принцип действия — механическое уплотнение металлической трубки с помощью двух обжимных колец (фронтального и тыльного) и гайки, совместно с герметизацией резьбы с применением ФУМ-ленты. Комбинация AISI 316 корпуса и обжимной технологии обеспечивает герметичность при типичных рабочих давлениях установки (до ≈414 bar / 6000 psi в зависимости от конфигурации системы) и температурных диапазонах примерно от −54 °C до +204 °C, что делает изделие пригодным для коррозионно‑стойких химических сред и нефтегазовой аппаратуры.

Ключевые особенности конструкции

Материал корпуса — нержавеющая сталь AISI 316, устойчивая к коррозии и совместимая с агрессивными средами. Конструкция — обжим трубки двумя кольцами и гайкой Swagelok; резьбовое подключение — наружная NPT1/8, уплотнение резьбы — ФУМ-лента (рекомендуется применять узкотканую PTFE‑ленту без наполнителей). Обжимное соединение рассчитано под трубку 6 мм (≈0,236″); проектная прочность и герметичность зависят от правильной подготовки торца трубки и соблюдения момента затяжки. Изделие применимо для жидкостей, инертных и технических газов; для кислорода и агрессивных сред требуется дополнительная очистка и сертификация. Диапазоны давления и температуры указаны для типичных применений и уточняются по спецификациям системы.

Экспертные рекомендации по применению

Перед монтажом обрезать трубку по радиусу, удалить заусенцы и очистить торец; обеспечить осевое совмещение с седлом. На резьбу NPT наносить лишь ФУМ-ленту, избегать попадания ленты в поток. При сборке затянуть гайку после утапливания трубки вручную затем повернуть на рекомендованные 1–1,25 оборота (для 6 мм/1/4″ — согласно инструкции производителя) или использовать контрольный момент для повторных соединений. Избегать чрезмерной затяжки и многократного повторного обжима одной и той же трубки; проводить проверку на протечки (гелий/азот или мыльный раствор) и пневмо/гидроиспытания в штатных условиях. При монтаже в агрессивных средах предусмотреть защиту от вибрации и коррозии, а для критичных систем — регистрацию и периодическую проверку герметичности.
