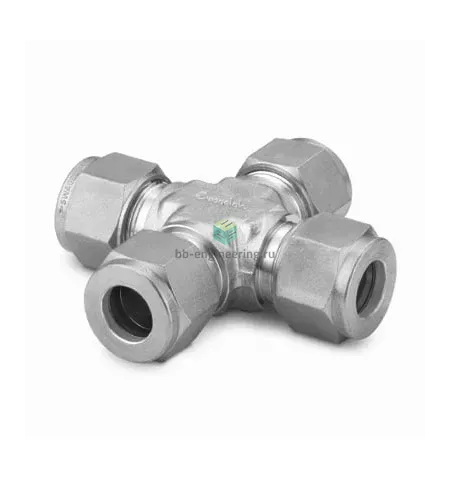

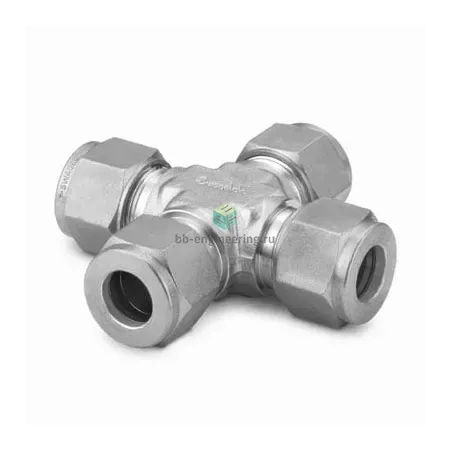

SS-6M0-4 Swagelok - Крестовина X-образная обжимная 6 мм, нерж.

Назначение и принцип работы

Обжимная крестовина X-образная для трубки Ø6 мм из нержавеющей стали AISI 316 предназначена для распределения потоков жидкостей и газов в трубопроводах малого диаметра, системах аналитики, КИПиА и лабораторных установках. Функционирует по принципу обжимного соединения: трубка вставляется через гайку и две обжимные гильзы (фёррула и зажимная гильза), при затягивании гайки образуется герметичный металл‑по‑металлу контакт без дополнительного уплотнителя. Конструкция обеспечивает герметичное четырехпоточное соединение для сред с требованием чистоты и коррозионной стойкости.

Ключевые особенности конструкции

Корпус и фитинговые элементы — нержавеющая сталь (материал корпуса AISI 316), что гарантирует химическую стойкость и эксплуатацию в агрессивных средах. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; тип уплотнения резьбы отсутствует (герметичность достигается обжатием). Подключение: 6 мм (наружный диаметр трубки). Рабочая среда: инертные и активные газы, жидкости, технологические пары; температурный диапазон эксплуатации примерно от −54 °C до +400 °C в зависимости от материала трубки и уплотнений. Рабочее давление определяется характеристиками используемой трубки и может достигать сотен бар при применении соответствующей стенки трубки — уточнять по таблицам производителя.

Экспертные рекомендации по применению

Для надежной герметизации используйте прямую, опрессованную, ровно отрезанную и обезжиренную трубку Ø6 мм, удалите задиры. Соблюдайте рекомендованную последовательность сборки: полностью ввести трубку, затянуть гайку по процедуре производителя (до соприкосновения пальцами, затем контрольный поворот или момент по таблице Swagelok). Избегайте многократного перекручивания/пересборки одной и той же фёррулы — при повторной установке заменяйте обжимные кольца. Перед вводом в эксплуатацию выполните гидро- или газовую проверку на герметичность. При агрессивных средах контролируйте состояние поверхности AISI 316 и соответствие уплотнительных материалов температурному режиму.
