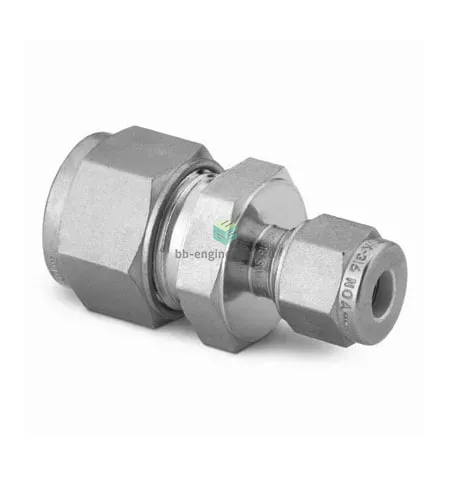

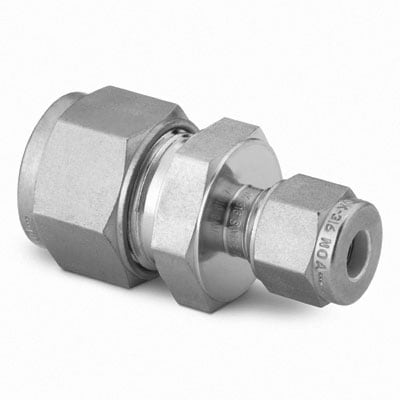

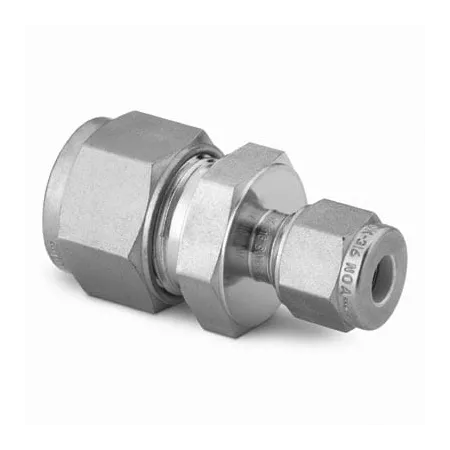

SS-6M0-6-2M Swagelok - Соединитель прямой обжимной 6-2 мм, нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok SS-6M0-6-2M предназначен для герметичного соединения трубок Ø6 мм и Ø2 мм в технологических линиях с коррозионно-стойкими средами. Конструкция решает задачи уменьшения диаметра трубопровода и перехода между магистралями при монтаже приборных контуров, систем отбора проб, газо- и жидкостных разводок. Принцип работы — механическое уплотнение трубки двухобжимной системой: гайка с двумя обжимными кольцами (ferrule) деформирует корпусную и распорную фасонки, обеспечивая металлометаллическое уплотнение без применения уплотнительных паст и резьбовых уплотнений.

Ключевые особенности конструкции

Корпус и комплект обжимных элементов изготовлены из нержавеющей стали AISI 316, что обеспечивает стойкость к агрессивным средам и повышенную коррозионную долговечность. Соединение рассчитано на трубки: канал 1 — 6 мм (трубка), канал 2 — 2 мм (трубка). Отсутствие резьбового уплотнения минимизирует риск утечки при вибрации; монтажный комплект — двухколечная обжимная система Swagelok обеспечивает повторяемую высокую прочность на давлении, типично применима в диапазоне от вакуума до сотен бар (точные рабочие давления зависят от толщины стенки труб и условия эксплуатации — см. таблицы производителя). Температурный диапазон широк благодаря металлической посадке: от криогенных значений до сотен °C, ограничен свойствами трубки и средой.

Экспертные рекомендации по применению

При подборе учитывайте толщину стенки труб 6 мм и 2 мм — рабочее давление и допустимая нагрузка зависят от неё. Перед монтажом очистите и откусите трубку перпендикулярно, снимите заусенцы; вверните гайку вручную до схватывания, затем затяните моментом, рекомендованным Swagelok для двухобжимной системы соответствующего размера. Избегайте повторного многократного использования сильно деформированных ferrule; после первого пуска проверьте уплотнение и при необходимости довинтите по заводским рекомендациям. Не допускайте перекоса осей и перегибов на стыке — это снижает долговечность уплотнения.
