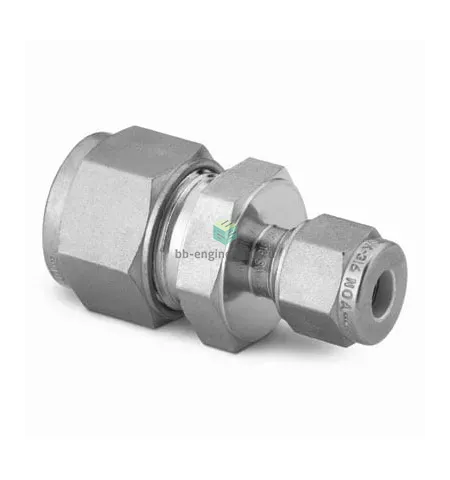

SS-6M0-6-3M Swagelok - Соединитель прямой обжимной 6-3 мм, нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok предназначен для надежного соединения трубок Ø6 мм и Ø3 мм в системах технологической автоматики, измерения и подачи газа/жидкости. Работает по принципу двухфланцевого обжима: при затяжке гайки две обжимные кольца (ferrules) фиксируют и уплотняют трубку, обеспечивая герметичность без резьбового уплотнения. Применяется в линиях до нескольких сотен бар (в зависимости от толщины стенки трубки) и в широком температурном диапазоне при стандартной коррозионной стойкости нержавеющей стали AISI 316.

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии и совместимость с агрессивными средами. Конструкция — соединитель прямой с обжатием двумя обжимными кольцами и гайкой; уплотнение резьбы отсутствует. Применимы трубки 6 мм (канал 1) и 3 мм (канал 2). Типичные рабочие давления варьируются в зависимости от толщины стенки трубки и условий эксплуатации (порядка 100–400 бар при нормальных условиях), температурный диапазон примерно от −196 °C до +400 °C при металлическом уплотнении.

Экспертные рекомендации по применению

Подбирайте материал и толщину стенки трубки в соответствии с давлением. Перед монтажом трубку обрезать ровно, удалить задиры и посадить до упора в седло. Затягивать гайку сначала вручную, затем согласно инструкции производителя (контрольный момент/число оборотов), избегать перетяжки — это снижает ресурс кольца и может вызвать утечку. При монтаже в агрессивных средах и вакууме проводить испытание на герметичность (гелий/азот). Регулярно проверять соединения в вибрационных и термошоковых условиях.
