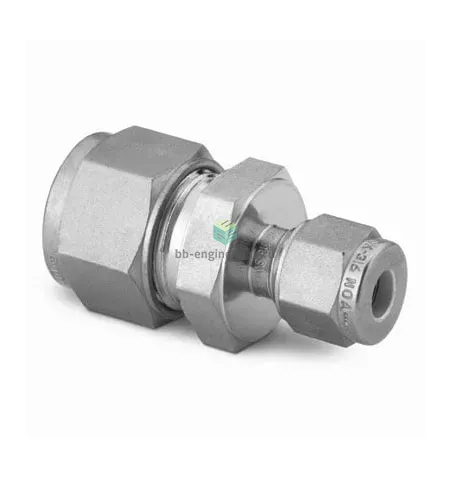

SS-6M0-6-4M Swagelok - Соединитель прямой обжимной 6-4 мм, нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok служит для герметичного соединения трубок диаметром 6 мм и 4 мм в технологических линиях измерений, вакуума, газо- и жидкостных системах. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металл-металл уплотнение без применения резьбовых уплотнителей (Тип уплотнения: -), что обеспечивает повторяемость соединения и минимальную утечку для приборных линий и систем высокого давления. При сборке торец трубки вводят до упора, затягивают гайку — переднее и заднее кольца фиксируют трубку и создают герметичную зону.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316 (материал обобщённо: сталь нержавеющая), стойкая к коррозии и совместимая с агрессивными рабочими средами. Форма — соединитель прямой, канал 1: 6 мм (трубка), канал 2: 4 мм (трубка). Металлическое уплотнение обеспечивает широкий рабочий температурный диапазон (приблизительно от −196 °C до +400 °C в зависимости от среды и дополнительных уплотнений) и высокую долговечность. Номинальное рабочее давление зависит от толщины стенки трубки; для типичных трубок 4–6 мм практичные значения давления составляют до сотен бар (ориентировочно 200–450 bar) — конкретные пределы определяются по таблицам производителя и условиям эксплуатации.

Экспертные рекомендации по применению

Подбирайте соединитель с учётом наружного диаметра и толщины стенки трубки, используйте трубки без деформаций и с ровным срезом, обязательно удаляйте задиры и фаску по рекомендациям Swagelok. Затяжку выполняйте динамометрическим ключом по шагам, чтобы не допустить недозатяжки или перетяжки; после монтажа проверить отсутствие утечек методом давления или масс-спектрометрии в чувствительных системах. Избегайте использования повреждённых обжимных колец, вибраций без фиксации участков трубопровода и агрессивного термического цикла без дополнительной проверки уплотнения.
