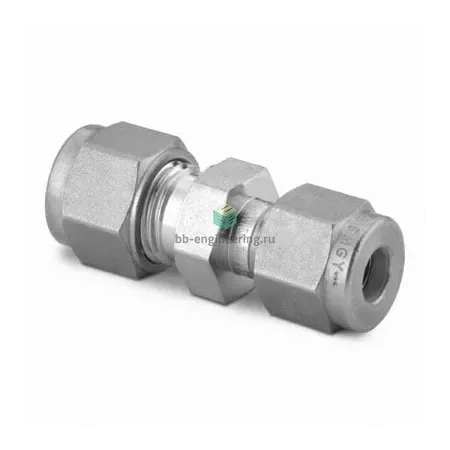

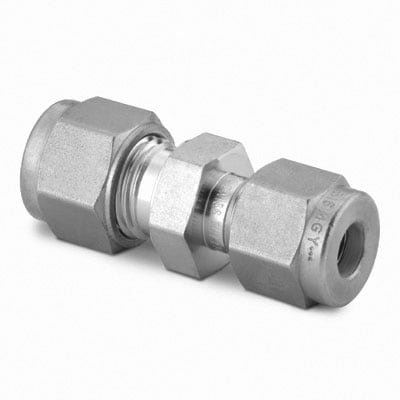

SS-6M0-6-8 Swagelok - Соединитель прямой обжимной 6 мм-1/2", нерж.

Назначение и принцип работы

Прямой обжимной соединитель предназначен для герметичного соединения трубок 6 мм — 1/2″ в технологических и приборных линиях. Конструкция с двумя обжимными кольцами и гайкой создаёт металлометаллическое уплотнение за счёт осевого смещения передней и плотной задней обжимных гильз, что обеспечивает надёжное отсутствие протечек в средах под давлением и вакууме. Применяется в системах анализа, подачи топлива, холодильных линиях и пробоотборе, где требуется соединение метрической и дюймовой трубки с высокой коррозионной стойкостью.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, устойчивая к агрессивным средам и температурным циклам. Тип уплотнения резьбы отсутствует (металлический обжим), что расширяет температурный диапазон применения; типичные эксплуатационные ориентиры — до сотен бар (зависит от толщины стенки трубки и условий монтажа) и температурно от криогенных значений до сотен градусов Цельсия при учёте совместимости среды. Подходит для газов, жидкостей и умеренно агрессивных сред.

Экспертные рекомендации по применению

Перед монтажом обеспечить точный наружный диаметр и толщину стенки трубки, снять фаску и заусенцы, вставить трубку до упора. Завинчивать по инструкции производителя: затянуть до упора вручную и затем выполнить рекомендованный дополнительный поворот (например, ≈1–1,25 оборота для первоначальной сборки) или по указанному моменту. Избегать повторного использования обжимных колец, перетяжки и применения паст на зоне обжима. Для вибрационных и цикличных режимов предусмотреть фиксацию трубопровода и контроль герметичности после запуска.
