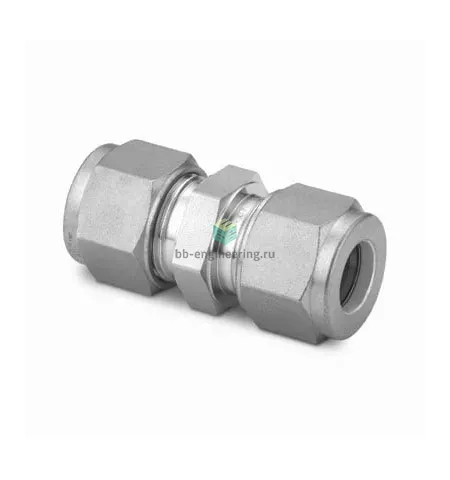

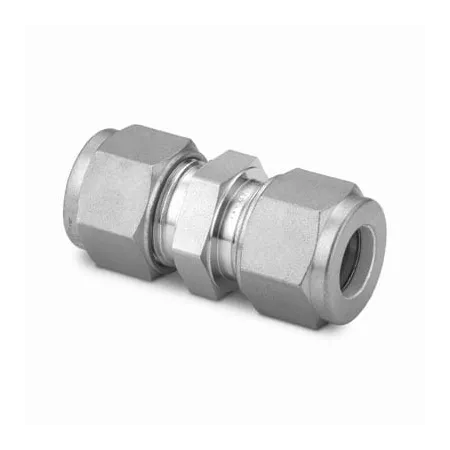

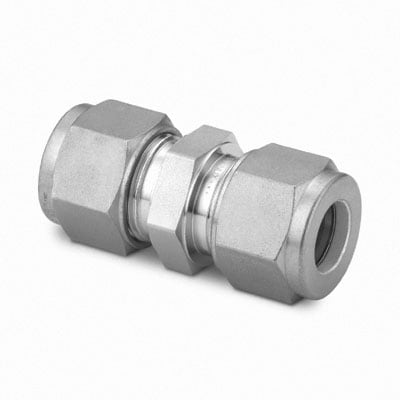

SS-6M0-6 Swagelok - Соединитель прямой обжимной 6 мм, нерж.

Назначение и принцип работы

Прямой обжимной соединитель для трубок Ø6 мм предназначен для герметичного сопряжения тонкостенных и нормальных трубок в технологических линиях подачи газов, жидкостей и в системах измерений. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металл-ко-металлу контакт (double-ferrule), который фиксирует трубку и создает уплотнение без применения уплотняющих паст или лент — решение для пробо- и аналитических магистралей, пневматики и гидравлики малого диаметра.

Ключевые особенности конструкции

Корпус и органы упора изготовлены из нержавеющей стали AISI 316, общий материал — сталь нержавеющая, форма — соединитель прямой. Отсутствие резьбового уплотнения (тип уплотнения резьбы: -) компенсируется двойной обжимной системой: переднее и заднее кольцо обеспечивают центровку и противодействие провороту трубки. Применяется для агрессивных сред (включая многие коррозионно-активные среды), совместим с вакуумом и чистыми средами. Рабочие параметры зависят от типа и толщины трубки; в типичных промышленных применениях соединения для Ø6 мм выдерживают рабочие давления в диапазоне сотен бар при температурах, ограниченных AISI 316 и материалом возможных уплотнений (ориентировочно от ~-60 °C до нескольких сотен °C при металл-металл контакте).

Экспертные рекомендации по применению

При подборе учитывайте наружный диаметр 6 мм и толщину стенки трубки — посадка фитинга требует чистой, ровной торцевой кромки и правильной длины подающей части. Затягивайте гайку с рекомендованным моментом (следовать документации производителя) и выполняйте контроль герметичности при рабочем давлении; избегайте многократного перекомпактирования на одной трубке — при повторном разборе заменяйте кольца при заметном износе. В агрессивных средах и при высоких температурах проверяйте совместимость уплотнительных материалов и рассчитывайте запас прочности по давлению с учётом износа и вибраций.
