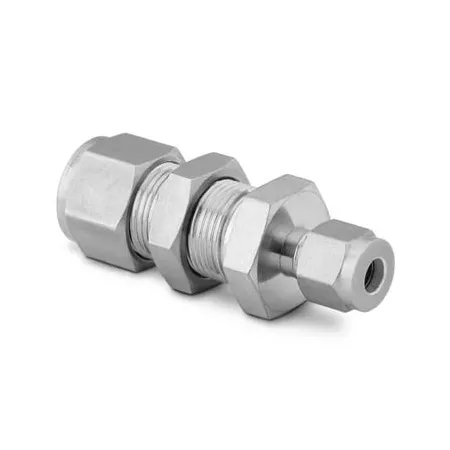

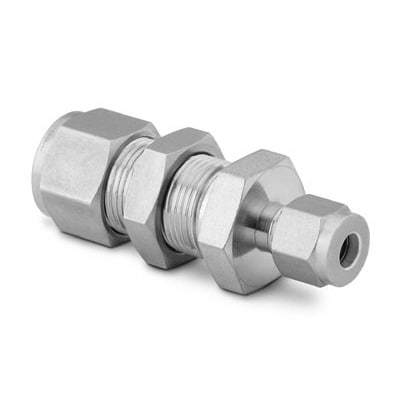

SS-6M0-61-2 Swagelok - Соединитель панельный обжимной 6 мм-1/8", нерж.

Назначение и принцип работы

Панельный обжимной соединитель предназначен для прокладки и быстрого соединения линий с трубками Ø6 мм и 1/8″ в приборных и технологических шкафах, на стенках панелей и монтажных платах. Соединитель обеспечивает герметичное соединение без применения уплотнения резьбы: уплотнение формируется двухкольцевой обжимной системой (две обжимные втулки и гайка), которая создаёт металлическое уплотнение между корпусом и трубкой. Применяется в системах отбора проб, аналитики, газовых и жидкостных линиях, где требуется компактный панельный ввод с минимальными утечками и малой вибронагрузкой.

Ключевые особенности конструкции

Корпус и основные детали выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость и совместимость с агрессивными средами. Конструкция — обжим двух обжимных колец и гайки; тип уплотнения — компрессионный (без резьбового уплотнителя). Подключения: канал 1 — трубка 6 мм, канал 2 — трубка 1/8″. Типичные эксплуатационные диапазоны при применении стандартных нержавеющих трубок: рабочие давления — до сотен бар в зависимости от толщины стенки и условий монтажа, рабочие температуры — от криогенных значений (около −196 °C) до порядка +400…+425 °C для AISI 316. Подходит для газов, жидкостей, аналитических и коррозионно-активных сред.

Экспертные рекомендации по применению

Подбирайте соединитель по точному наружному диаметру трубки (6 мм и 1/8″) и по толщине стенки; используйте трубы из совместимой нерж. стали. Перед сборкой обрежьте трубку перпендикулярно, удалите заусенцы и обеспечьте полное посадочное вхождение до упора. Затягивайте гайку в соответствии с инструкцией производителя (finger‑tight + регламентированное число оборотов или момент), избегая перетяжки; после сборки обязательно провести опрессовку/проверку на герметичность (мыльный раствор или испытание давлением/гондим). При вибрационных или циклических режимах используйте дополнительные опоры и периодически инспектируйте обжимные кольца, при необходимости заменяйте. Для критичных применений придерживайтесь рекомендованных Swagelok процедур монтажа и испытаний.
