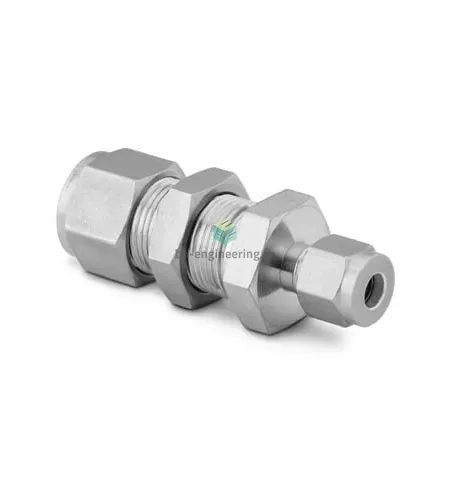

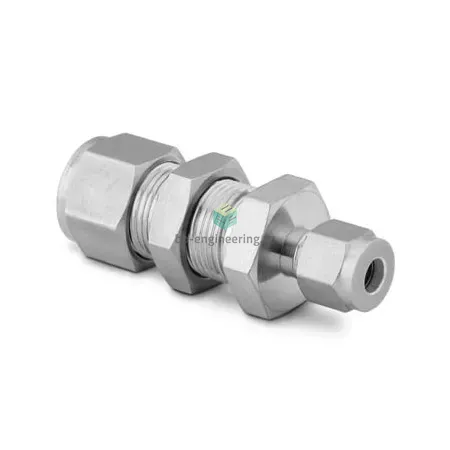

SS-6M0-61-4 Swagelok - Соединитель панельный обжимной 6 мм-1/4", нерж.

Назначение и принцип работы

Панельный обжимной соединитель предназначен для герметичного присоединения тонкостенных трубок Ø6 мм к трубопроводам с ответным присоединением 1/4". Решает задачи передачи технических газов, сжатого воздуха, гидравлических и аналитических сред в приборных панелях и шкафах КИПиА. Работает по принципу двухобжимного соединения: при затяжке гайки две конические обжимные втулки (ferrule) деформируют конец трубки, обеспечивая металлo-металлическое уплотнение и механическую фиксацию на панели.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, устойчивой к коррозии и агрессивным средам. Исполнение — двухобжимное с гайкой; подключение каналов: канал 1 — для трубки Ø6 мм, канал 2 — для трубки 1/4". Применимо для газов, жидкостей и вакуума. Ориентировочный рабочий диапазон температур: −54…+204 °C (зависит от среды и материала уплотнений); рабочее давление определяется толщиной стенки трубки и может достигать сотен бар при рекомендованных трубках и монтаже.

Экспертные рекомендации по применению

Подбирайте трубку с рекомендованной толщиной стенки для требуемого давления и соблюдайте заводские допуски отверстия панели. Перед сборкой отрежьте торец под прямым углом и удалите фаски/заусенцы; затяните гайку по инструкции производителя (finger‑tight + 1–1,25 оборота для типичных размеров), избегая перетяжки. Обязательно провести испытание на герметичность после монтажа, учитывать вибрации и циклические нагрузки, при агрессивных средах контролировать совместимость материалов и регулярную инспекцию уплотнений.
