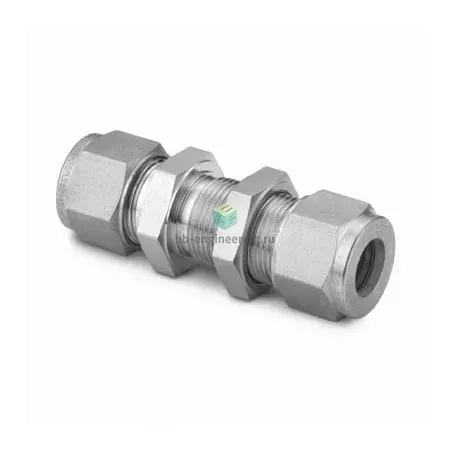

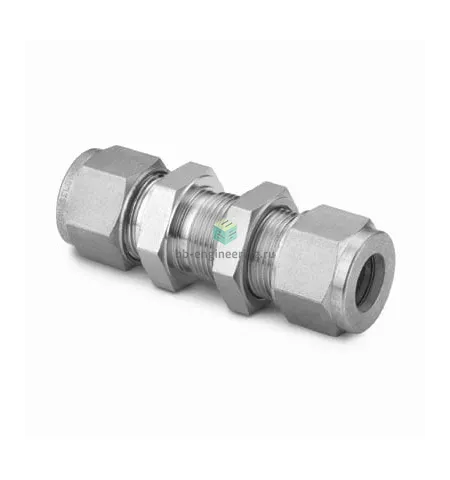

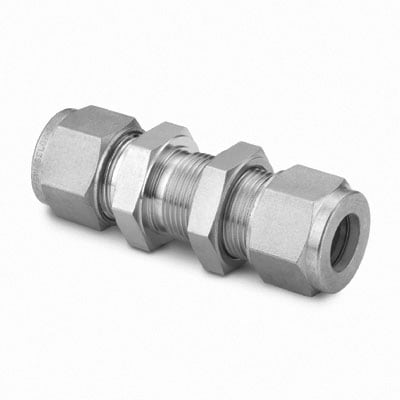

SS-6M0-61 Swagelok - Соединитель панельный обжимной 6 мм, нерж.

Назначение и принцип работы

Панельный обжимной соединитель для трубок Ø 6 мм предназначен для подсоединения штатных контуров аналитики, приборных линий и малопроходных технологических трасс через монтажную панель. Работает по принципу двухобжимного соединения: при затяжке гайки сначала фиксируются передняя и задняя обжимные гильзы, которые формируют металло-металлическое уплотнение с трубкой и обеспечивают герметичность без резьбового уплотнения. Конструкция рассчитана на эксплуатацию в рабочих средах с агрессивными и нейтральными газами и жидкостями при типичных давлениях, зависящих от толщины стенки трубки (практически — в диапазоне от вакуума до сотен бар при корректном подборе трубки и монтажа).

Ключевые особенности конструкции

Корпус и обжимные компоненты изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с химически активными средами. Исполнение — панельный соединитель с обжимной конструкцией из двух обжимных колец и гайки; резьбовое уплотнение отсутствует. Металло-металлическое уплотнение минимизирует требования к уплотнительным материалам и расширяет температурный диапазон эксплуатации (ориентировочно от ≈−60 °C до +260 °C, окончательно зависит от применённой трубки и условий). Рекомендуется использование трубок с грамотно подобранной толщиной стенки для обеспечения требуемого рабочего давления и циклической стойкости.

Экспертные рекомендации по применению

При монтаже обеспечить ровную отрезку и удаление фасок/заусенцев, трубка должна войти до упора посадочной поверхности. Первичная затяжка — до упора вручную, затем дополнительно ≈1¼ оборота ключом (стандартная рекомендация для двухгильзовых систем); повторная сборка требует замены гильз. Контролировать толщину панели и корректность установки фиксирующей гайки/шайбы. Избегать напряжённой гибки в узле, располагать изгибы не ближе чем 3–5 D от фитинга, выполнять проверку на герметичность после испытаний давлением и при термодинамических циклах. Для агрессивных сред предусмотреть анодную совместимость и регулярный контроль состояния поверхности AISI 316.
