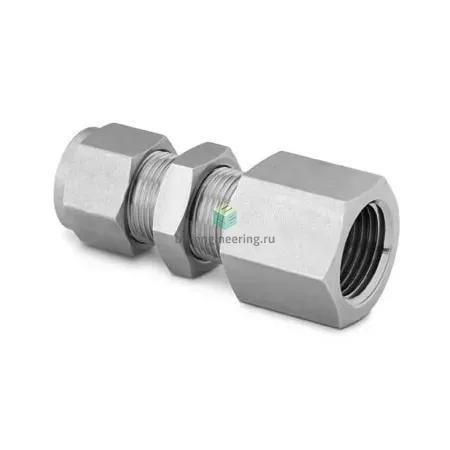

SS-6M0-71-4 Swagelok - Соединитель панельный с внутр. резьбой обжимной NPT1/4-6 мм, нерж.

Назначение и принцип работы

Панельный соединитель Swagelok SS-6M0-71-4 предназначен для быстрого и герметичного ввода 6 мм трубки в монтажную панель с внутренней резьбой NPT1/4. Решает задачу перехода от трубопровода к корпусным или приборным портам с конусной NPT-резьбой, обеспечивая статическое и виброустойчивое соединение. Работает по принципу обжимного двухкольцевого фитинга: при затяжке гайки передняя и задняя обжимные кольца образуют коническое уплотнение на трубке, а уплотнение резьбы достигается применением ФУМ-ленты на внутренней резьбе NPT1/4.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, два обжимных кольца и гайка формируют надежное механическое удержание трубки Ø6 мм. Резьба NPT1/4 герметизируется ФУМ-лентой; материал корпуса и колец обеспечивает коррозионную стойкость в агрессивных средах. Типичное рабочее давление для подобных двухобжимных фитингов при 20 °C — до 414 бар (6000 psi), рабочая температура в зависимости от уплотнителя и среды составляет ориентировочно от −54 °C до +204 °C; при использовании ФУМ-ленты практический предел по температуре соединения рекомендуется до +150 °C.

Экспертные рекомендации по применению

Перед монтажом обеспечьте ровную торцовую обработку и дебурирование трубки Ø6 мм, вставьте трубку до упора в фитинг. Затяните гайку по инструкции производителя: сначала до упора пальцами, затем поворот 1¼ оборота ключом для окончательного обжима. Наносите ФУМ-ленту по направлению резьбы, избегая излишков, попадающих в проток. Не допускайте многократных демонтажей/сборок без замены колец; избегайте перекосов при установке в панель — используйте упорную шайбу. Контролируйте рабочее давление и температуру в пределах указанных значений и проводите проверку на герметичность после сборки.
