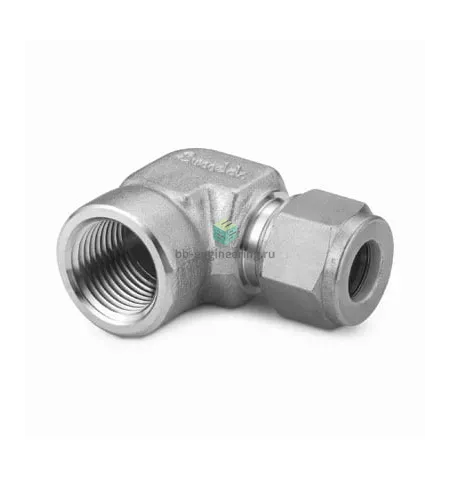

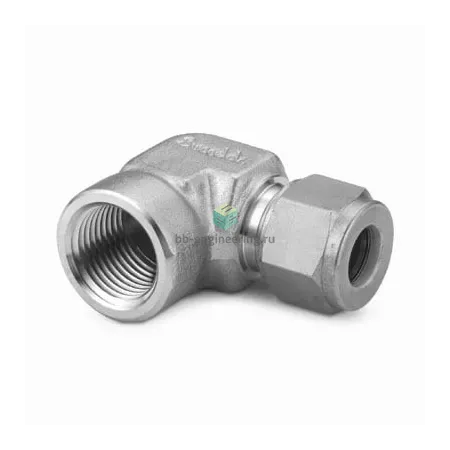

SS-6M0-8-4 Swagelok - Штуцер угловой с внутр. резьбой обжимной NPT1/4-6 мм, нерж.

Назначение и принцип работы

Обжимной угловой штуцер Swagelok SS-6M0-8-4 предназначен для перехода с конической резьбы NPT 1/4 на трубку Ø6 мм в системах технологической арматуры, трубопроводах приборного и аналитического оборудования. Работает по принципу двухобжимного фитинга: при затяжке гайки две конические обжимные гильзы (защёлки) герметично зажимают торец трубки, обеспечивая металл-металл уплотнение, а резьбовой переход уплотняется ФУМ-лентой (PTFE), исключая протечки в резьбе. Конструкция рассчитана на трубки из нержавеющей стали AISI 316 и применяется в средах с агрессивными газами, сжиженными и нейтральными жидкостями.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость и химическую совместимость. Тип уплотнения резьбы — ФУМ-лента; уплотнение трубки — двухобжимная система Swagelok, повышающая стойкость к вибрациям и температурным циклам. Применимый диапазон рабочих давлений типично до ≈6000 psi (≈414 бар) для подобных обжимных соединений при использовании соответствующей трубки; рабочая температура ориентировочно от −54 °C до +204 °C, зависящая от среды и уплотнений. Рекомендуется использовать для криогенных, вакуумных и высокоэкоррозионных сред при соблюдении совместимости материалов.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный, фасонный и обезжиренный торец трубки Ø6 мм; не использовать деформированные или покрытые дефектами трубки. При сборке обжать по процедуре производителя: гайка доводится до упора и затем затягивается ключом в соответствии с таблицей Swagelok для данного размера — избегать «перетягивания». Наносить ФУМ-ленту 2–3 слоя на резьбу NPT в направлении навивки; после сборки выполнить испытание давлением. Частые ошибки: неполная посадка трубки, повторное многократное использование обжимных гильз и перекос резьбы. Для критичных применений — регламент проверок и замены гильз после разборки.
