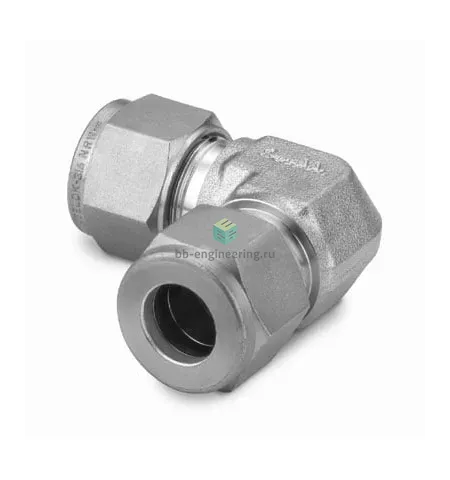

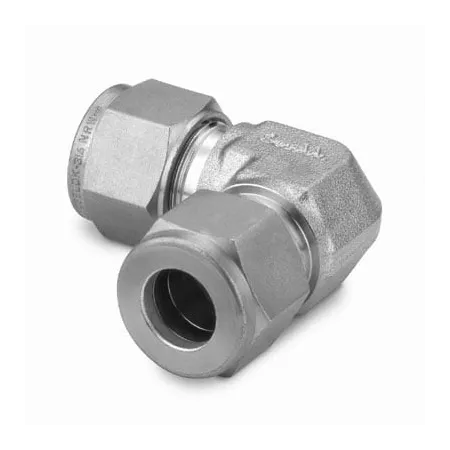

SS-6M0-9-4 Swagelok - Соединитель угловой обжимной 6 мм-1/4", нерж.

Назначение и принцип работы

Угловой обжимной соединитель предназначен для герметичного перехода между трубками 6 мм и 1/4″ в трубопроводах измерительных и технологических систем. Конструкция решает задачу изменения направления потока на 90° при сохранении минимальных гидравлических потерь и высокой повторяемой герметичности. Соединение реализовано как обжим трубки с помощью двух обжимных колец и гайки, обеспечивая механическую зажимную посадку без дополнительных уплотняющих прокладок (тип уплотнения: —). Применяется в системах подачи газа, пара, жидкостей и инертных сред в КИПиА и промышленных установках.

Ключевые особенности конструкции

Корпус и основные детали изготовлены из нержавеющей стали; корпус — AISI 316, общий материал — сталь нержавеющая, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Исполнение — двухколечный обжим с гайкой, канал 1: 6 мм (трубка), канал 2: 1/4″ (трубка). Типовое рабочее давление для трубных обжимных соединений такого размера достигает порядка до 414 бар (≈6000 psi) в зависимости от толщины стенки трубки; эксплуатационная температура варьируется примерно от −196 °C до +482 °C в зависимости от среды и применяемой трубки. Рекомендуется использовать в средах, совместимых с AISI 316.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный торец трубки, удалить задиры и вставить трубку до упора в седло. Затяжка: завернуть гайку вручную до упора, затем дополнительно выполнить ≈1–1,25 оборота для 6 мм/1/4″ (следовать таблицам завода‑изготовителя). Не допускать перекоса и чрезмерного момента; повторная сборка требует замены обжимных колец при обнаружении износа. Для проверки герметичности использовать пробное давление и контроль на утечки; критичны вибрации и циклические нагрузки — в таких условиях предусмотреть фиксацию трубопровода и регулярный осмотр.
