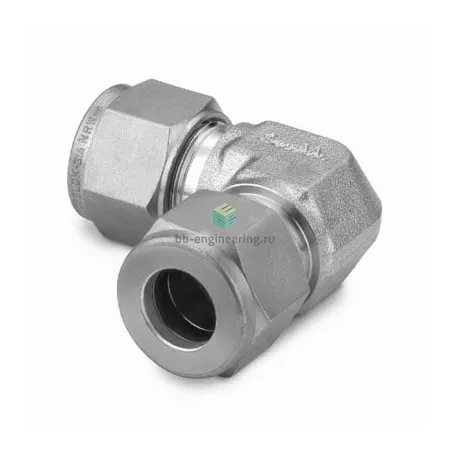

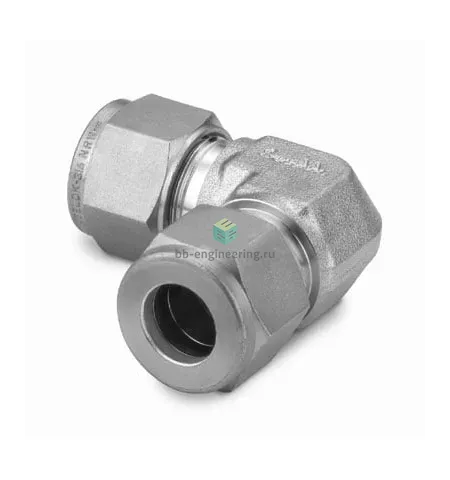

SS-6M0-9 Swagelok - Соединитель угловой обжимной 6 мм, нерж.

Назначение и принцип работы

Угловой обжимной соединитель Swagelok для трубки Ø6 мм (SS‑6M0‑9) предназначен для прокладки линий инструментирования и технологических трасс в системах измерений, подачи газов и жидкостей, вакуумных установках и гидравлике. Конструкция на базе двух обжимных колец (две свечи/ferrule) и гайки обеспечивает надежное металлическое уплотнение без применения дополнительных уплотнителей, предотвращающее протечки при давлении, соответствующем характеристикам используемой трубки. Компонент изменяет направление потока на угол 90° (угловой фитинг), сохраняя профиль потока и механическую прочность соединения.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии и совместимость с агрессивными средами (вода, растворы, химические реагенты, нефтепродукты, технические и инертные газы). Тип конструкции — два обжимных кольца плюс гайка; уплотнение — металлическое, без эластомеров. Рабочие диапазоны зависят от материала и толщины трубки; типично для подобных соединений допустимы давления до сотен бар при комнатной температуре и рабочие температуры примерно от −46 °C до +204 °C, при этом конкретные пределы определяются параметрами трубопровода и технологического режима.

Экспертные рекомендации по применению

Подбор: подбирайте фитинг под трубку Ø6 мм и оценивайте допустимое давление по спецификации трубки. Монтаж: торец трубки ровно и без заусенцев, вставить до упора в седло, затянуть гайку от руки, затем завернуть ключом рекомендуемую величину (примерно 1¼ оборота после прилегания — для первой сборки) и проверить на герметичность. Не допускайте перекоса и изгиба в месте соединения; при демонтаже рекомендуется заменять обжимные кольца в критичных системах. Избегайте контакта с существенно различающимися по электропотенциалу металлами без защитного покрытия. Контролируйте режимы давления и температуры в соответствии с материалом AISI 316 и документами производителя.
