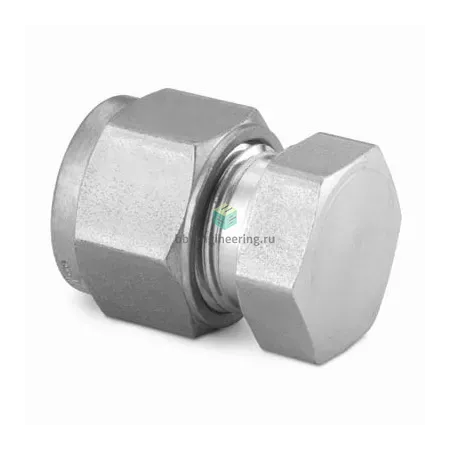

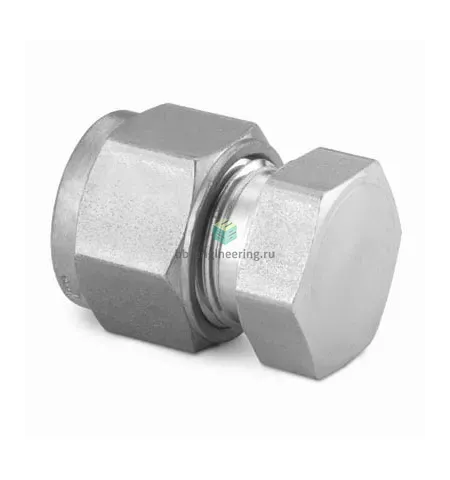

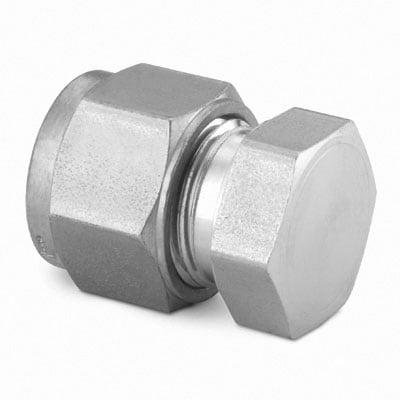

SS-6M0-C Swagelok - Заглушка на трубку обжимная 6 мм, нерж.

Назначение и принцип работы

Обжимная заглушка на трубку предназначена для герметичного перекрытия и обрыва потока в линиях с тонкостенными трубками диаметром 6 мм. Конструкция выполняет функцию окончательной заглушки и временной заглушки при пуско-наладочных работах, пробоотборе и изоляции боковых отводов. Принцип работы — механическое радиальное уплотнение: при затяжке гайки две обжимные кольца смещаются и деформируют трубку, образуя металлоконтактный уплотнительный узел без применения резьбовых уплотнений.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и химическую совместимость с большинством технологических сред. Тип конструкции — двухкольцевая (две обжимные кольца и гайка), подключение под трубку 6 мм. Уплотнение резьбы не используется — герметичность достигается за счёт обжима. Применяется в газовых и жидкостных системах, гидравлике, системах анализа и снабжения пробами. Рабочие параметры зависят от толщины стенки трубки и режима эксплуатации; типично в полевых системах при правильном подборе трубки обеспечивается надёжная работа при давлениях до ~345 бар (≈5000 psi) и диапазоне температур от криогенных значений до порядка +400 °C, ограниченном материалом трубки и условиями среды.

Экспертные рекомендации по применению

Перед монтажом подготовьте трубку: ровная отрезка, снятие заусенцев и контроль наружного диаметра 6 мм. Сборка — надеть гайку и обжимные кольца, завернуть от руки до упора, затем дополнительно повернуть гайку на 1–1,25 оборота (стандартная рекомендация для двухколец); финальную герметичность проверить испытанием давлением. Не рекомендуется повторно использовать деформированные кольца — заменяйте при демонтаже. При вибрации и циклических нагрузках рассматривайте использование переходных соединений или шаровых кранов вместо постоянной заглушки. Для кислородных и агрессивных сред соблюдайте требования по чистоте и совместимости материалов.
