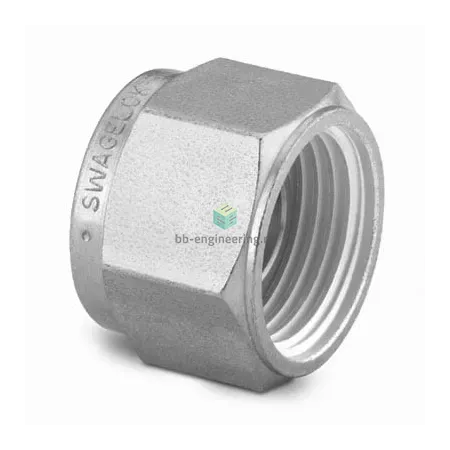

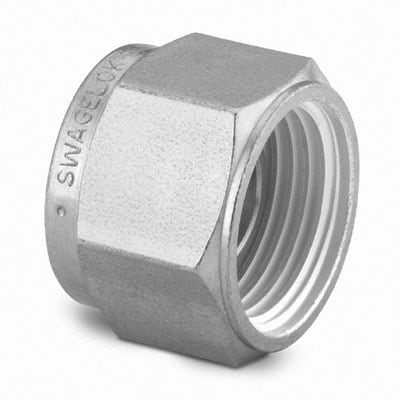

SS-6M0-P Swagelok - Заглушка в обжимной фитинг 6 мм, нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг для трубки d=6 мм предназначена для герметичного перекрытия ветвей технологических и приборных линий в системах измерения, отбора проб, гидравлики и газоснабжения. Принцип работы — металлическое уплотнение, формируемое двухколечным обжимным соединением: корпус из нержавеющей стали AISI 316 насаживается на трубку, при затяжке гайки два обжимных кольца (front/back ferrule) деформируют и фиксируют трубку, обеспечивая трёхконтактное сидение и герметичность без дополнительного резьбового уплотнения.

Ключевые особенности конструкции

Корпус и комплектующие — нержавеющая сталь (обобщённо: сталь нержавеющая, корпус AISI 316) с высокой коррозионной стойкостью. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; тип уплотнения резьбы отсутствует (металлическое обжимное уплотнение). Рабочие среды: сжатые и технологические газы, вакуум, воды, нефтепродукты и многие агрессивные среды при соблюдении совместимости с 316 SS. Практическое рабочее давление для 6 мм инструментальной трубки (стенка ≈0,7–1,0 мм) обычно находится в диапазоне ~200–600 бар в зависимости от толщины стенки и условий; рабочая температура при металлоконтактном уплотнении — от криогенных значений (ниже −196 °C) до ≈+400 °C; при применении уплотнителей пределы будут меньше.

Экспертные рекомендации по применению

Подбирайте плиту/трубку с рекомендованной толщиной стенки и материалом 316 SS. Перед сборкой соблюдайте чистую, ровную торцовую кромку и отсутствие заусенцев — обязательная операция: обрезать, фаски 15° и очистить. Сборка: вставить трубку до упора, затянуть гайку от руки, затем доборное проворачивание ключом ~1¼ оборота (по рекомендациям производителя — контрольный момент зависит от диаметра). Избегать многократного повторного использования обжимных колец; при разборке менять кольца для сохранения герметичности. Критичны: несовпадение стенки трубки, недостаточная посадка и перетяжка гайки — ведут к протечкам или повреждению кольца. При агрессивных средах и высоких температурах проверяйте химическую совместимость и тепловое расширение системы.
