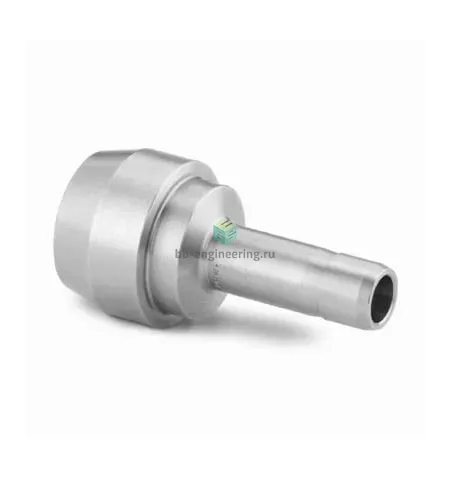

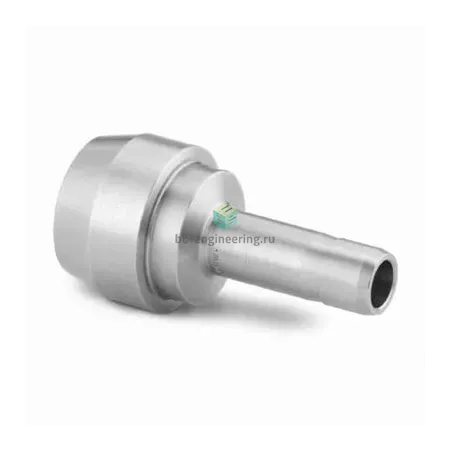

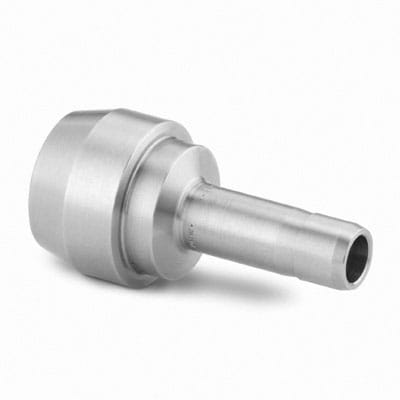

SS-6M1-PC-3M Swagelok - Соединитель прямой втулочный обжимной 6 мм, нерж.

Назначение и принцип работы

Обжимной прямой втулочный соединитель SS-6M1-PC-3M предназначен для герметичного стыка тонкостенных трубок Ø6 мм в системах технологической и аналитической арматуры. Конструкция решает задачи подвода и распределения рабочих сред (газов, сжатого воздуха, гидравлических и технологических жидкостей) в приборах КИПиА и встраиваемых модулях. Принцип работы основан на металлическом уплотнении двух обжимных колец (двухфланцевая система Swagelok), которое при затяжке гайки создаёт плотный контакт с наружной поверхностью трубки, обеспечивая повторяемую уплотняющую посадку без дополнительных уплотнителей.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, устойчивой к коррозии и совместимой с агрессивными средами. Форма — прямой соединитель втулочный для трубки Ø6 мм; уплотнение резьбы не применяется, герметичность достигается только обжимом двух колец и гайки. Типичные рабочие среды: инертные и технические газы, вода, гидравлические масла и легкие углеводороды. Для подобных обжимных фитингов типичные диапазоны эксплуатации для малых диаметров — рабочее давление до ~689 бар (10 000 psi) в зависимости от условий монтажа и трубки; рабочая температура ориентировочно от −196 °C (криогенные приложения) до +450 °C при отсутствии уплотнительных эластомеров.

Экспертные рекомендации по применению

Подбирайте фитинг с учётом толщины стенки и материала трубки; для повторного использования заменяйте обжимные кольца при демонтаже. При монтаже — соберите до пальцевой посадки, затем затяните гайку ключом согласно рекомендациям производителя (обычно порядка 1–1,25 оборота после пальцевой фиксации для Ø6 мм), контролируйте осевой зазор и отсутствие перекосов трубки. Не допускайте вибраций и циклических перегрузок без дополнительной фиксации; при высоких температурах и агрессивных средах проверяйте совместимость AISI 316 и учитывайте возможную коррозию под напряжением. При сомнениях по давлению или температуре опирайтесь на полные технические данные Swagelok и испытания в составе вашего узла.
