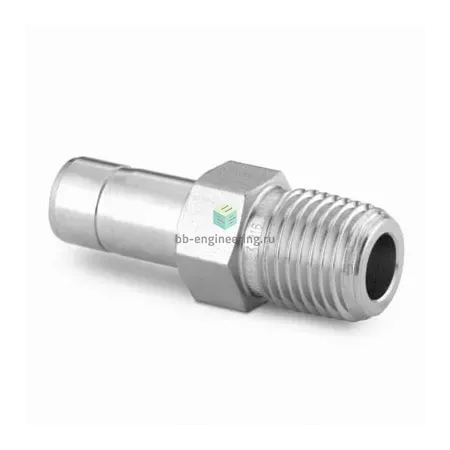

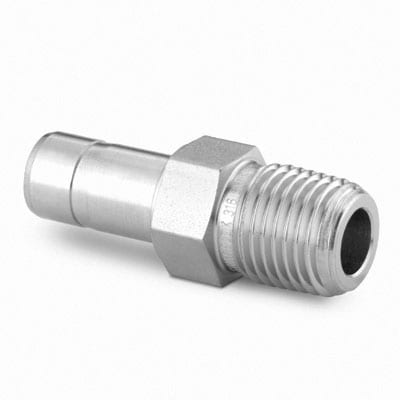

SS-8-MTA-1-4 Swagelok - Переходник прямой с нар. резьбой обжимной NPT1/4-8 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный Swagelok SS-8-MTA-1-4 предназначен для соединения NPT наружной резьбы 1/4" с трубкой Ø 8 мм посредством обжимного соединения двух обжимных колец и гайки. Устраняет необходимость сварки или пайки при прокладке линий измерений, подачи газов и жидкостей в системах КИПиА, лабораторных установках и технологических магистралях. Работает по принципу механического уплотнения: торцевое давление колец на трубку обеспечивает герметичность, резьба NPT ущемляется с ФУМ-лентой для дополнительной герметизации.

Ключевые особенности конструкции

Корпус и внутренние элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Конструкция — двухколечный обжим (две феррулi) обеспечивает надежную фиксацию трубки Ø8 мм при стандартных стенках; резьбовое уплотнение — ФУМ-лента. Типичные рабочие среды: инертные и технические газы, вода, смазочные и гидравлические жидкости; диапазон рабочих давлений зависит от толщины трубки и условий монтажа (практически — от вакуума до сотен бар; для типичных 8 мм труб до ~300–400 бар при правильной стенке). Температурная стойкость уплотнения с ФУМ: ориентировочно −60…+260 °C; общая термостойкость AISI 316 выше.

Экспертные рекомендации по применению

Для надежности: режьте трубку перпендикулярно, снимайте фаску и удаляйте заусенцы, до упора вставляйте трубку во втулку. Перед намоткой ФУМ-ленты удалите загрязнения с резьбы и не допускайте попадания ленты внутрь трубопровода. Монтируйте по таблицам усилий производителя (избегать перетяжки NPT и гайки феррул), выполняйте опрессовку/пробное давление и проверку на утечки. При агрессивных средах и повышенных температурах выбирайте материалы и толщины стенки согласно спецификации Swagelok и условиям эксплуатации.
