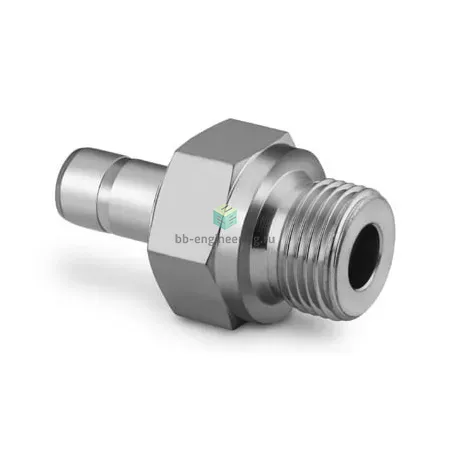

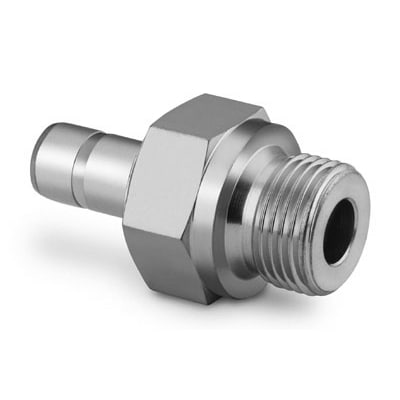

SS-8-MTA-1-4RS Swagelok - Переходник прямой с нар. резьбой обжимной G1/4-8 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный G1/4–8 мм предназначен для герметичного соединения трубки Ø8 мм со стандартной параллельной резьбой G1/4 (BSPP) в технологических линиях: газо- и жидкостных системах, системах отбора проб, КИПиА и гидравлике. Принцип работы — обжимное соединение: при затяжке гайки две обжимные втулки (двухколечная система) последовательно деформируют трубку, обеспечивая механическое зажатие и металлометаллическое уплотнение, а резинометаллическое кольцо USIT по DIN 3852-2 форма A уплотняет резьбу G1/4, предотвращая протечки в резьбовом сопряжении.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, совместимая со стандартными агрессивными средами и коррозионными условиями. Подключения: канал 1 — внутренняя параллельная резьба G1/4 с уплотнением кольцом USIT; канал 2 — втулка под трубку 8 мм. Конструкция — двухобжимная система Swagelok, не требует сварки. Рабочее давление зависит от толщины стенки трубки, при типичных конфигурациях допускается до ~400 бар при 20 °C; температурный диапазон эксплуатации определяется материалом уплотнения (типично NBR −20…+80 °C, FKM −20…+200 °C).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту трубки, отрезать торец ровно, установить новую пару обжимных колец и затягивать по рекомендациям производителя (контроль угла/крутящего момента или концевые повороты после нажатия «вручную»). Не применять повторно деформированные втулки; при агрессивных средах выбирать уплотнение соответствующего типа (FKM/FFKM). После установки провести проверку на протечки при рабочем давлении; избегать значительных изгибающих усилий в зоне фитинга и применять опоры трубопровода.
