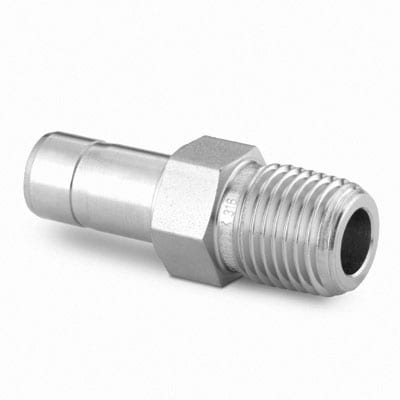

SS-8-MTA-1-4RT Swagelok - Переходник прямой с нар. резьбой обжимной R1/4-8 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный R1/4 — 8 мм служит для герметичного соединения линий приборного и технологического давления: переход с наружной конической резьбы R1/4 на обжимное соединение для трубки Ø8 мм. Работает по принципу двухколецного обжима: при затяжке гайки передняя и задняя втулки (ferrule) пластически деформируются и фиксируют трубку, обеспечивая уплотнение металло-металлом. Резьба уплотняется с помощью ФУМ-ленты (PTFE), что предотвращает утечки по резьбовому соединению и совместимо с инертными и коррозионно-нейтральными средами.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, совместимой с водой, паром, нефтепродуктами и большинством технологических газов. Конструкция: две обжимные втулки + гайка; подключение каналов: R1/4 (наружная коническая резьба) и втулка для трубки 8 мм. При типичных толщинах стенки трубки рабочее давление сборки существенно зависит от стенки и установки, ориентировочно в диапазоне 35–600 бар; при повышенных требованиях уточнять по таблицам производителя. Ограничение по уплотнению резьбы определяется PTFE: эксплуатационная температура примерно от −50 °C до +200 °C (при необходимости применять другие уплотнители или металлометаллические решения).

Экспертные рекомендации по применению

Использовать с трубками Ø8 мм, очищенными и без заусенцев; обеспечить глубину ввода до упора втулки. При монтаже применять рекомендуемый момент затяжки или калиброванные инструменты; повторное использование обжимных втулок не рекомендуется — ставить новые при повторном монтаже. Наносить ФУМ-ленту на коническую резьбу R1/4 аккуратно, избегая попадания ленты в проходимую полость; для агрессивных сред или температур выше 200 °C выбирать металлометаллические уплотнения. При газовых системах проводить испытание на герметичность и учитывать допустимые нагрузки на трубопровод.
