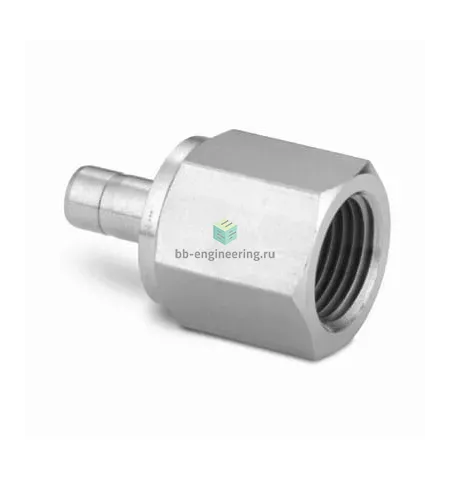

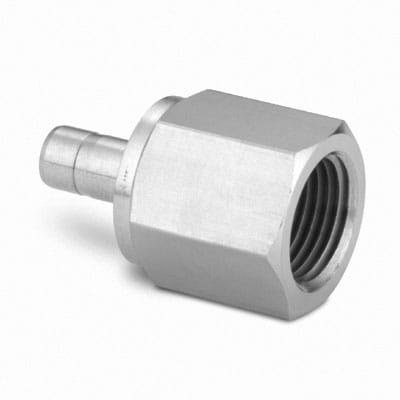

SS-8-MTA-7-4 Swagelok - Переходник прямой с внутр. резьбой обжимной NPT1/4-8 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный NPT1/4–8 мм предназначен для соединения резьбовых портов с трубками диаметром 8 мм в системах технологической арматуры и контрольно‑измерительных трасс. Конструкция сочетает внутреннюю конусную внешнюю резьбу NPT1/4 и обжимную часть с втулкой, что обеспечивает герметичное уплотнение трубопровода при использовании ФУМ‑ленты на резьбе. Работает по принципу двухколецовой обжимной системы: при затяжке гайки две обжимные втулки пластично фиксируют трубку в корпусе из нержавеющей стали AISI 316, передавая давление и предотвращая протечки.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, устойчивы к коррозии и совместимы с агрессивными средами. Уплотнение резьбы — ФУМ‑лента; уплотнение трубки — комплектация из двух обжимных колец и гайки Swagelok. Применение: газовые и жидкостные линии аналитики, вакуумные установки, гидравлические и пневматические магистрали. Типичное рабочее давление изделий Swagelok аналогичного ряда при комнатной температуре может достигать сотен бар (до ≈414 бар / 6 000 psi) и снижается при повышении температуры; температурный диапазон эксплуатации определяется средой и уплотнениями, для AISI 316 — широкий, в промышленных условиях часто от криогенных до нескольких сотен °C.

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии стенки и наружного диаметра трубки 8 мм требованиям производителя; трубку следует обрезать перпендикулярно, удалить задирки и полностью вставить до упора втулки. ФУМ‑ленту наносите только на резьбу NPT, не допуская попадания в трубопровод. Затяжку выполнять по регламенту производителя, избегая чрезмерного усилия на гайку во избежание деформации втулок; при повторном монтаже используйте новые обжимные кольца. Проверяйте герметичность при рабочем давлении и учитывайте температурную коррекцию допустимого давления.
