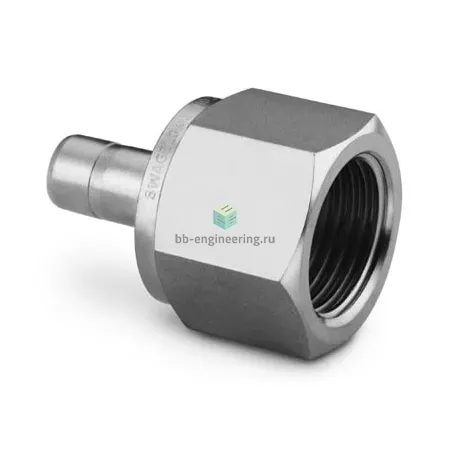

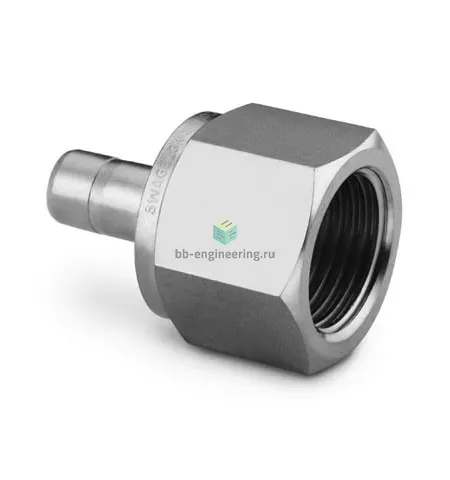

SS-8-MTA-7-4RG Swagelok - Переходник прямой с внутр. резьбой под манометр обжимной G1/4-8 мм, нерж.

Назначение и принцип работы

Переходник служит для подключения прибора контроля давления (манометр, датчик) с резьбовым присоединением G1/4 к трубопроводу 8 мм с обжимным соединением. Принцип работы — герметичное переходное звено: резьбовой патрубок с внутренней проточкой принимает уплотнительную прокладку для торцевого уплотнения манометра, а со стороны трубки реализовано обжимное соединение с двумя обжимными кольцами и гайкой. Применяется в системах технологической и приборной разводки, газовых и жидкостных контурах для передачи измеряемого давления на КИПиА.

Ключевые особенности конструкции

Корпус и все силовые элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Конструкция — двухобжимной (two-ferrule) тип для надежного и повторяемого уплотнения трубки Ø8 мм, соединение под манометр — G1/4 с внутренней проточкой и посадочной прокладкой. Тип уплотнения для резьбы — прокладка по внутренней проточке; рабочие среды: технические газы, нефтехимия, вода, пары. Нормативный эксплуатационный диапазон при использовании 316L/316: ориентировочно от ≈−196 °C до +427 °C; предельное рабочее давление зависит от диаметра и стенки трубки и может достигать порядков сотен бар (в типичных исполнениях — до ~413 bar / 6000 psi для соответствующих размеров и материалов).

Экспертные рекомендации по применению

Подбирайте переходник с учётом толщины стенки трубки и рабочей температуры. Перед монтажом обеспечьте чистый торец трубки, снимите фаску, вставьте втулку и обжимные кольца до упора; затяжку выполнять по рекомендациям производителя — сначала вручную, затем фиксировать ключом на заданное число оборотов (избегать перетяжки). При повторном использовании заменять обжимные кольца и прокладку. Проверять герметичность пробойным или пузырьковым методом; при агрессивных средах контролировать состояние наружной поверхности и уплотнителя. Не применять при механических вибрациях без дополнительной фиксации трубопровода.
