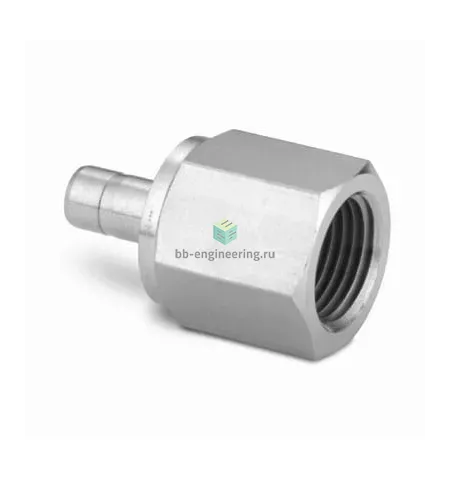

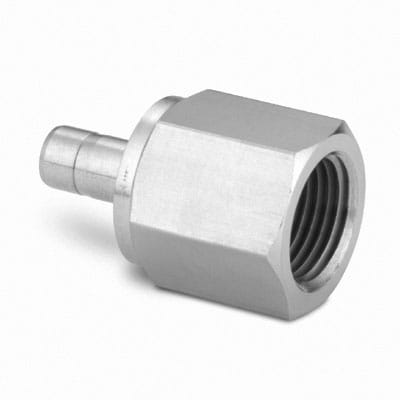

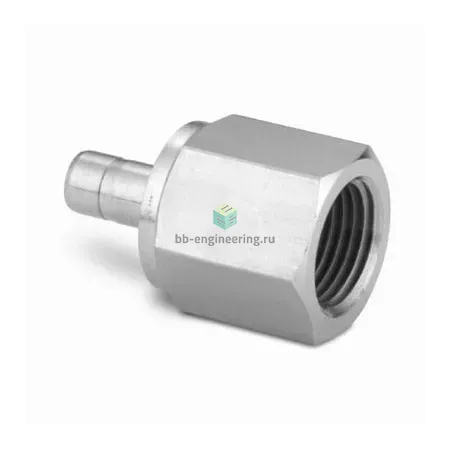

SS-8-MTA-7-4RT Swagelok - Переходник прямой с внутр. резьбой обжимной R1/4-8 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный R1/4–8 мм служит для соединения резьбового ответного узла с трубкой Ø8 мм в системах контроля, передачи аналитических и технологических сред. Механизм уплотнения комбинирует резьбовое уплотнение (ФУМ‑лента на резьбе R1/4) и обжимную герметизацию трубки двумя обжимными кольцами и гайкой: при затяжке гайки втулка и два опорных кольца формируют прочный металлический зазор, обеспечивающий утечкоустойчивость при давлении до ≈413 bar (6000 psi) в типичных исполнениях и комнатной температуре.

Ключевые особенности конструкции

Корпус и основные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает повышенную коррозионную стойкость в средах воды, гидравлических масел, инертных газов и многих агрессивных химикатов. Конструкция — двухобжимной (two‑ferrule) тип Swagelok, рабочая пара каналов: R1/4 (резьба) и втулка под трубку 8 мм. Резьба рекомендуется уплотнять ФУМ‑лентой (PTFE). Практически достижимый температурный диапазон зависит от уплотнителя и среды; ориентировочно -50…+200 °C при использовании PTFE и AISI 316; рабочее давление следует уточнять по конкретной комбинации трубки и стенки.

Экспертные рекомендации по применению

Подбирайте переходник под трубку Ø8 мм по толщине стенки и стандарту материала; перед монтажом удалите заусенцы и обеспечьте полную посадку втулки. Резьбу уплотняйте стандартной ФУМ‑лентой, избегая избытка, контролируйте глубину вворачивания. Затягивайте по документации производителя (последовательность: заводская инструкция Swagelok для двухобжимной сборки) и проводите контроль герметичности (пневмо/жидкостная проба). Избегайте циклических изгибов и ударных нагрузок в месте обжима; при вибрации применяйте дополнительные опоры или демпферы.
