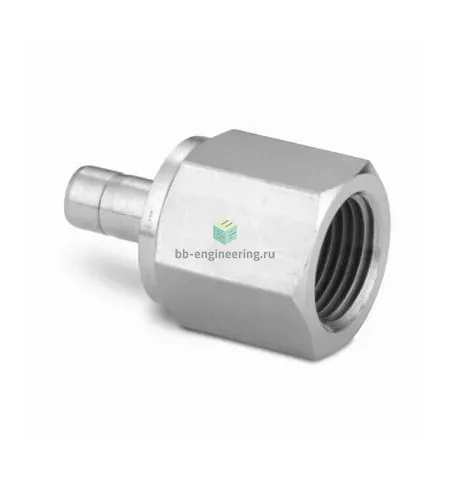

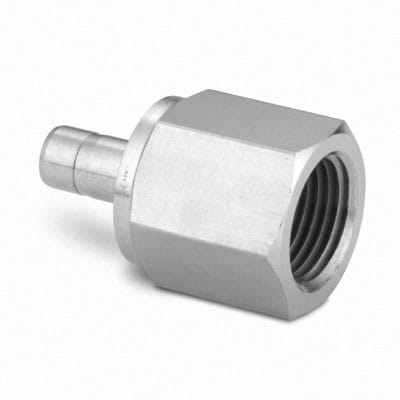

SS-8-MTA-7-8RG Swagelok - Переходник прямой с внутр. резьбой под манометр обжимной G1/2-8 мм, нерж.

Назначение и принцип работы

Переходник предназначен для присоединения манометров и контрольно-измерительных приборов к трубопроводам с 8 мм трубкой через обжимное соединение и резьбовое гнездо G1/2. Работает по принципу двух-обжимного фитинга: трубка вставляется в втулку, при затяжке гайки две обжимные втулки формуют плотный конусный зажим на трубке, а уплотняющая прокладка посажена во внутреннюю проточку резьбового гнезда обеспечивает герметизацию резьбового соединения манометр–корпус. Конструкция обеспечивает повторяемую, неразборную при эксплуатации герметичность и минимальные утечки в системах давления.

Ключевые особенности конструкции

Корпус и втулочные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Соединение — обжим с двумя обжимными кольцами и гайкой, подключение: канал 1 — G1/2 (внутр. резьба под манометр), канал 2 — 8 мм (втулка). Уплотнение резьбы — прокладка, размещённая в внутренней проточке, допускающая использование мягких (PTFE, графит) или металлических прокладок в зависимости от среды. Рабочие среды: инертные и агрессивные газы, жидкости, пар; типичное рабочее давление для систем с трубкой Ø8 мм и AISI 316 — до ~414 бар (6000 psi) при комнатной температуре (зависит от толщины стенки трубки). Температурный диапазон определяется материалом прокладки: для металлической прокладки — ориентировочно −196…+400 °C, для эластомерных уплотнений — кратковременно −40…+150 °C.

Экспертные рекомендации по применению

Перед монтажом обеспечить прямой и зачищенный торец трубки, контролировать посадку до упора во втулку. Рекомендуемая последовательность: собрать, затянуть гайку до упора вручную, затем доворот ключом ~1¼ оборота при удержании корпуса вторым ключом (типичная практика для обжимных фитингов); для нестандартных режимов уточнять момент затяжки в документации. Использовать соответствующий материал прокладки по среде (PTFE для химии, металлическая — для высоких температур/давлений). Избегать повторных многоразовых монтажей одной и той же втулки при критичных давлениях — заменять обжимные кольца при повторном монтаже. Контролировать систему на утечки при пуске и обеспечивать доступ для обслуживания манометра.
