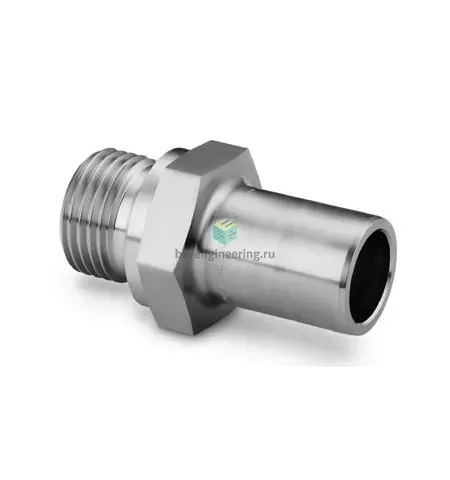

SS-8-TA-1-4RS Swagelok - Переходник прямой с нар. резьбой обжимной G1/4-1/2", нерж.

Назначение и принцип работы

Переходник прямой втулочный предназначен для соединения канала с наружной резьбой G1/4 и трубного/втулочного присоединения 1/2" в технологических жидкостных и газовых линиях. Конструкция обеспечивает герметичное присоединение без применения паст и лент — уплотнение резьбы выполняет резинометаллическое кольцо USIT по DIN 3852‑2 форма A, а уплотнение трубки достигается зажимом двух обжимных колец и гайки. При эксплуатации изделие решает задачи перенаправления потока, адаптации резьбовых портов под трубную магистраль и обеспечения повторяемой сборки с минимальным уровнем утечек.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, весь элемент — из нержавеющей стали, что обеспечивает стойкость к коррозии и совместимость с агрессивными средами. Тип конструкции — обжим трубки с двумя обжимными кольцами и гайкой; канал 1 — G1/4 (наружная резьба), канал 2 — 1/2" (втулка). Резьбовое уплотнение — кольцо USIT (резинометаллическое) по DIN 3852‑2/A. Рабочие среды: сжатые и технические газы, гидравлические и пневматические среды, жидкости и некоррозийные химические среды, допускается применение в вакууме при соблюдении регламентов. Температурная стойкость определяется материалом кольца; в типичных комплектациях рабочий диапазон — ориентировочно от −40 °C до +150 °C; рабочее давление зависит от размера трубки и условий системы, ориентиры см. в каталогах производителя и таблицах допустимых давлений для AISI 316.

Экспертные рекомендации по применению

При подборе учитывайте внутренний диаметр и толщину стенки трубки: для гарантированной герметичности используйте рекомендованные Swagelok размеры обжимных колец. Монтаж: сначала завести трубку до упора во втулку, затянуть гайку до упора вручную и затем повернуть на рекомендованный производителем угол/количество оборотов для окончательной обжимной посадки; для резьбы не используйте ФУМ‑ленты — герметизация осуществляется USIT‑кольцом. Избегайте многократного повторного обжатия одной и той же точки трубки; при повторной сборке заменяйте обжимные кольца. Проверяйте систему на герметичность при рабочем давлении и температуре; при агрессивных средах выбирайте уплотнения с химстойким эластомером и уточняйте допустимые температуру/давление в спецификации Swagelok.
